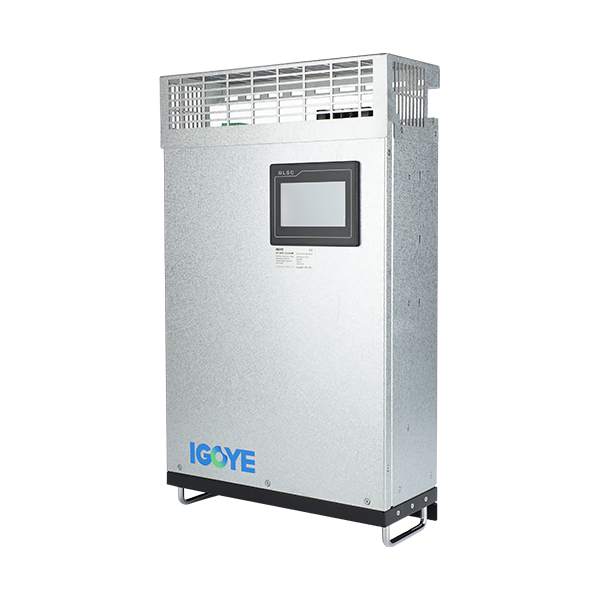

সক্ৰিয় হাৰমনিক ফিল্টাৰৰ মূল নীতিসমূহ

সক্ৰিয় হাৰমনিক ফিল্টাৰআধুনিক শক্তি ইলেক্ট্ৰনিক্স প্ৰযুক্তি আৰু ডিজিটেল সংকেত প্ৰক্ৰিয়াকৰণ প্ৰযুক্তিৰ দ্বাৰা নিৰ্মিত শক্তিৰ হাৰমনিক নিয়ন্ত্ৰণৰ বাবে নতুন বিশেষ সঁজুলি। ইয়াত দুটা মূল অংশ থাকে: কমাণ্ড কাৰেণ্ট অপাৰেচন চাৰ্কিট আৰু ক্ষতিপূৰণ কাৰেণ্ট জেনেৰেচন চাৰ্কিট। কমাণ্ড কাৰেণ্ট অপাৰেচন চাৰ্কিটে বাস্তৱ সময়ত লাইনত থকা কাৰেণ্ট নিৰীক্ষণ কৰে, এনালগ কাৰেণ্ট সংকেতক ডিজিটেল সংকেতলৈ ৰূপান্তৰিত কৰে, আৰু ইয়াক সংকেত প্ৰচেছিঙৰ বাবে উচ্চ গতিৰ ডিজিটেল সংকেত প্ৰচেছৰ (DSP) লৈ পঠিয়াই দিয়ে, হাৰমনিকসমূহক মৌলিক তৰংগৰ পৰা পৃথক কৰে, আৰু এটা ড্ৰাইভ পালছক এটা পালছ প্ৰস্থৰ মডুলেচন (PWM) সংকেতৰ আকৃতিত আৰু আইজিবিটিৰ সৈতে এটা পালছ প্ৰস্থ (PWM) সংকেতৰ আকাৰত এটা পালচ প্ৰস্থ (PWM) সংকেতৰ আকাৰলৈ প্ৰেৰণ কৰে। হাৰমনিক কাৰেণ্ট আৰু ইয়াক গ্ৰীডত ইনজেকচন দিয়ক, হাৰমনিক কাৰেণ্টৰ ক্ষতিপূৰণ বা ক্ষতিপূৰণ দিয়ক, আৰু সক্ৰিয়ভাৱে শক্তিৰ হাৰমনিক নিৰ্মূল কৰক।

কাৰিকৰী সুবিধা: সেউজীয়া

দক্ষতা ৯৭.২% পোৱা যায়, যিয়ে ৯৫% কাৰ্যক্ষমতাৰ সৈতে সক্ৰিয় ফিল্টাৰৰ তুলনাত প্ৰতি বছৰে প্ৰায় ৬,৫০০ কিলোৱাট ঘণ্টা বিদ্যুৎ ৰাহি কৰে।

উচ্চ দক্ষতা ট'প'লজি উন্নত নিয়ন্ত্ৰণ এলগৰিদম

সঠিক মডেলৰ ওপৰত ভিত্তি কৰি তাপীয় ডিজাইন আৰু গাঁথনিগত অনুকূলন

ক্ষুদ্ৰকৰণ

এই ভলিউমটো একে মূলসুঁতিৰ ব্ৰেণ্ডৰ মাত্ৰ ১/৬, কম ঠাই গ্ৰহণ কৰে ৷

বিভিন্ন কৰ্ম পৰিস্থিতিৰ সৈতে খাপ খোৱা, ইনষ্টলেচন উদ্ভাৱন, দেৱালত মাউণ্ট কৰা বা ৰেক-মাউণ্টেড ইনষ্টলেচনে কম কেঁচামাল ব্যৱহাৰ কৰে আৰু পৰিৱেশক সুৰক্ষা দিয়ে

বুধিয়ক

নিৰ্দিষ্ট হাৰমনিকৰ বাবে ক্ষতিপূৰণ দিয়া হৈছে নিয়ন্ত্ৰণযোগ্য আনুভূতিক আৰু কেপাচিটিভ প্ৰতিক্ৰিয়াশীল শক্তি ক্ষতিপূৰণ ব্যৱস্থা অসন্তুলিত বোজা স্বয়ংক্ৰিয় ধৰা পেলোৱা, ব্যৱস্থাৰ অনুনাদৰ দমন সম্পূৰ্ণ-কাৰ্য্য নিৰীক্ষণ ব্যৱস্থাপ্ৰণালী দমন

মডুলাৰিটি

N+1 অতিৰিক্ততাই ব্যৱস্থাপ্ৰণালীৰ নিৰ্ভৰযোগ্যতা যথেষ্ট উন্নত কৰে। প্ৰডাকচন লাইন, উন্নত মানৰ নিশ্চয়তা। চিস্টেমত একক বিফলতা বিন্দু হ্ৰাস কৰক। বিভিন্ন কৰ্ম পৰিস্থিতিৰ সৈতে খাপ খুৱাবলৈ নমনীয় সমান্তৰাল সংযোগ।

কাৰ্য্যকৰী বৈশিষ্ট্য

একে সময়তে 2~50th Harmonics ফিল্টাৰ কৰক, বা ক্ষতিপূৰণৰ বাবে 2~50th ৰ ভিতৰত যিকোনো হাৰমনিক নিৰ্বাচন কৰক। প্ৰতিক্ৰিয়াৰ সময় 300μs তকৈ কম

3DSP+CPLD সম্পূৰ্ণ ডিজিটেল নিয়ন্ত্ৰণ পদ্ধতি আৰু আন্তঃৰাষ্ট্ৰীয়ভাৱে বিখ্যাত ব্ৰেণ্ডৰ উচ্চ গতিৰ IGBT, বন্ধ-লুপ নিয়ন্ত্ৰণ, সঠিক হাৰমনিক ফিল্টাৰিং ব্যৱহাৰ কৰক
