ৰেক মাউন্ট উন্নত স্থিতিশীল VAR জেনেৰেটৰ
Geya Rack Mount উন্নত ষ্টেটিক VAR জেনেৰেটৰ হৈছে গতিশীল প্ৰতিক্ৰিয়াশীল শক্তি ক্ষতিপূৰণৰ বাবে এটা নিৰ্ভৰযোগ্য সমাধান। DSP+CPLD নিয়ন্ত্ৰণ, <10ms প্ৰতিক্ৰিয়া, মডিউলাৰ ডিজাইন, 220V-690V, 5KVAR-400KVAR। বিভিন্ন প্ৰয়োগত শক্তিৰ মান উন্নত কৰে।
Geya ৰেক মাউন্ট উন্নত ষ্টেটিক VAR জেনেৰেটৰ (ASVGS) উৎপন্ন কৰে। এই ASVGসমূহে গতিশীল প্ৰতিক্ৰিয়াশীল শক্তি ক্ষতিপূৰণ প্ৰদান কৰে। ইয়াৰ ফলত শক্তিৰ মান উন্নত হয়। তেওঁলোকে ডি এছ পি আৰু চিপিএলডি প্ৰযুক্তি ব্যৱহাৰ কৰে। ইয়াৰ দ্বাৰা নিখুঁত নিয়ন্ত্ৰণ আৰু দ্ৰুত সঁহাৰি নিশ্চিত হয়। সঁহাৰিৰ সময় 10ms ৰ তলত। ইয়াৰ ফলত অতিৰিক্ত ক্ষতিপূৰণ আৰু কম ক্ষতিপূৰণৰ সমস্যা ৰোধ হয়। মডিউলাৰ ডিজাইনে সমান্তৰাল সংযোগৰ অনুমতি দিয়ে। একাধিক একক সংযোগ কৰিলে ক্ষমতা বৃদ্ধি পায়। গেয়াই বিভিন্ন মডেলৰ সুবিধা প্ৰদান কৰে। মডেলে বিভিন্ন ভল্টেজ আৰু ক্ষমতা সামৰি লয়। ভল্টেজৰ ভিতৰত আছে ২২০V, ৩৮০ভি, ৫০০V, আৰু ৬৯০ভি। ক্ষমতা 5kvar ৰ পৰা 400kvar লৈকে। মূল বৈশিষ্ট্যসমূহৰ ভিতৰত আছে ৰেক মাউণ্টিং, বলপূৰ্বক বায়ু শীতল কৰা, আৰু বিভিন্ন সুৰক্ষা বৈশিষ্ট্য।
মডেলৰ বিৱৰণ:
| Gy Gy | ASVG | 0.4 | ৫০কে | / | 4L | R |
| এণ্টাৰপ্ৰাইজ ক'ড | ষ্টেটিক VAR জেনেৰেটৰ | ভল্টেজ স্তৰ ০.২২:২২০ভি ০.৪:৩৮০ভি±২০% ০.৫:৫০০V±২০% 0.69:690V±20% |
ৰেটিং ক্ষমতা (KVAR) ৫/১৫/৩৫/৫০/৭৫/১০০কেভাৰ | 2L:এক-পৰ্যায় 3L:Three-phase তিন-তাঁৰ 4L:Three-phase চাৰি-তাঁৰ |
R:Rack মাউন্ট |
বৈশিষ্ট্যসমূহ:
● DSP+CPLD সকলো ডিজিটেল নিয়ন্ত্ৰণ কোৰ, তিনি-স্তৰৰ টপোলজি প্ৰযুক্তি, উন্নত প্ৰতিক্ৰিয়াশীল শক্তি চিনাক্তকৰণ এলগৰিদম আৰু পিডব্লিউএম নিয়ন্ত্ৰণ কৌশল ব্যৱহাৰ কৰক যাতে প্ৰতিক্ৰিয়াশীল শক্তিৰ গতিশীল আৰু সঠিক ক্ষতিপূৰণ লাভ কৰিব পাৰি।
● মডিউলাৰ ডিজাইন গ্ৰহণ কৰা, যিয়ে একাধিক মডিউলৰ সমান্তৰাল সংযোগৰ সুবিধা প্ৰদান কৰে, সৰু ঠাই লয় আৰু ৰক্ষণাবেক্ষণ কৰাটো সহজ।
● স্বাধীন বায়ু নলী আৰু স্বাধীন গুদামৰ গাঁথনিগত ডিজাইনে সঁজুলিৰ সুস্থিৰ কাৰ্য্যকলাপ নিশ্চিত কৰে।
● আনুভূতিক প্ৰতিক্ৰিয়াশীল শক্তি আৰু কেপাচিটিভ প্ৰতিক্ৰিয়াশীল শক্তিৰ বাবে সম্পূৰ্ণ পৰিসৰৰ গতিশীল ক্ষতিপূৰণ সম্পন্ন কৰা, আৰু একে সময়তে তিনি-পৰ্যায়ৰ ভাৰসাম্যহীন সমস্যা সমাধান কৰা।
● লোডৰ গতিশীল প্ৰতিক্ৰিয়াৰ গতি মিলিছেকেণ্ড স্তৰত থাকে, যিয়ে ইমপেক্ট লোডৰ প্ৰতিক্ৰিয়াশীল শক্তিৰ বাবে গতিশীল আৰু সঠিক ক্ষতিপূৰণ লাভ কৰিব পাৰে।
আবেদন:
ৰেক মাউন্ট উন্নত ষ্টেটিক VAR জেনেৰেটৰৰ বিভিন্ন প্ৰয়োগ আছে। বিভিন্ন উদ্যোগৰ লগত খাপ খাই পৰে। ইয়াৰ ভিতৰত আছে:
● আৱাসিক শক্তি বিতৰণ
● পানী পৰিশোধন
● নবীকৰণযোগ্য শক্তি (ফটোভল্টিক)
● ৰাসায়নিক প্ৰক্ৰিয়াকৰণ
● তেল আৰু গেছ
● Metallurgy
● খনি
● অটোমোটিভ উৎপাদন
এই ASVG সমূহে শক্তিৰ মানদণ্ড বৃদ্ধি কৰে। তেওঁলোকে প্ৰতিক্ৰিয়াশীল শক্তিৰ উঠা-নমাৰ ক্ষতিপূৰণ দিয়ে। ইয়াৰ ফলত ব্যৱস্থাৰ স্থিৰতা আৰু কাৰ্যক্ষমতা উন্নত হয়।
কাৰিকৰী প্ৰাচলসমূহ:
| 220V ছিৰিজ | 380V ছিৰিজ | 500V ছিৰিজ | 690V ছিৰিজ | |||
| উচ্চতা | < ২০০০ মিটাৰ, ২০০০ মিটাৰৰ ওপৰত, GB/T3859.2 অনুসৰি ডিৰেট | |||||
| পৰিৱেশৰ উষ্ণতা | -২০～+৫০°C | |||||
| আপেক্ষিক আর্দ্রতা | ≤90%, পৃষ্ঠত কোনো ঘনীভূতকৰণ নহয় যেতিয়া মাহেকীয়া নূন্যতম উষ্ণতা 25°C হয় | |||||
| প্ৰদূষণৰ স্তৰ | তলত তৃতীয় স্তৰৰ তৃতীয় স্তৰ | |||||
| অপাৰেটিং ভল্টেজ | AC220V±20% | AC380V±20% | AC500V±20% | AC690V±20% | ||
| কাৰ্য্য কম্পাঙ্ক | 50Hz±5% | |||||
| ৰেটিং ক্ষতিপূৰণ ক্ষমতা | 5kvar | ১৫/৩৫/৫০/৭৫/১০০কেভাৰ | 90kvar | 120kvar | ||
| গ্ৰীড গঠন | L/N | 3P3W/3P4W | ||||
| সমান্তৰালভাৱে সংযুক্ত এককৰ সংখ্যা | Ulimited | |||||
| সামগ্ৰিকভাৱে মেচিনৰ দক্ষতা | ≥৯৭% | |||||
| অন-অফ ফ্ৰিকুৱেন্সি | 32kHz | 16kHz | 12.8kHz | 12.8kHz | ||
| ফলন নিৰ্বাচন | প্ৰতিক্ৰিয়াশীল শক্তি | ৰিএক্টিভ PO WER、প্ৰতিক্ৰিয়াশীল PO WER+IBLEANCE | ||||
| প্ৰতিক্ৰিয়াশীল শক্তিৰ ক্ষতিপূৰণৰ হাৰ | ≥৯৯% | >৯৫% | ||||
| সম্পূৰ্ণ সঁহাৰিৰ সময় | <10ms | |||||
| হুলস্থূল | ≤60dB | ≤60dB | ≤65dB | ≤65dB | ||
| নিয়ন্ত্ৰণ পদ্ধতি | 2-পথ RS485 আন্তঃপৃষ্ঠ (GPRS/WIFI সমৰ্থন কৰে) | |||||
| সুৰক্ষা সুৰক্ষা | অভাৰলোড, চফট্ ৱেৰ/হাৰ্ডৱেৰ অভাৰকাৰেণ্ট, গ্ৰীড অভাৰভোল্টেজ আৰু আণ্ডাৰভোল্টেজ, শক্তি বিকলতা, অতি উষ্ণতা, কম্পাঙ্ক অস্বাভাৱিকতা সুৰক্ষা আদি। | অভাৰলোড, চফট্ ৱেৰ/হাৰ্ডৱেৰ অভাৰকাৰেণ্ট, গ্ৰীড অভাৰভোল্টেজ আৰু আণ্ডাৰভোল্টেজ, গ্ৰীড ভল্টেজৰ ভাৰসাম্যহীনতা, শক্তি বিকলতা, অতি উষ্ণতা, কম্পাঙ্ক অস্বাভাৱিকতা, শ্বট চাৰ্কিট সুৰক্ষা আদি। | ||||
| সংস্থাপন পদ্ধতি | ৰেক/ৱাল-মাউণ্টেড | ৰেক | ||||
| ইনকামিং লাইন | বেক ইনকামিং(ৰেক টাইপ) | পিছলৈ ইনকামিং লাইন | ||||
| সুৰক্ষাৰ স্তৰ | IP20 | |||||
মডেল& স্পেচিফিকেশন:
| মডেলসমূহ | ||||
|---|---|---|---|---|

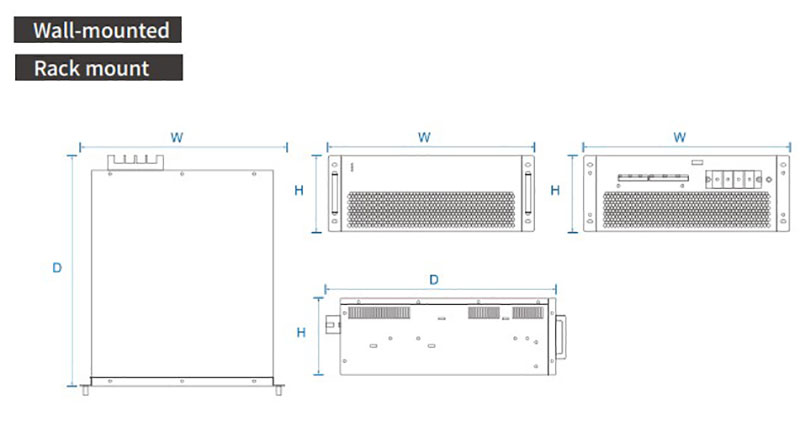

| মডেল নম্বৰ | ক্ষতিপূৰণ ক্ষমতা (KVAR) | চিস্টেম ভল্টেজ (V) | মাত্ৰা (d*w*h) | শীতল পদ্ধতি |
| Gy ASVG-0.22-5K/2L-R/W | 5 | 220 | ২২০*৩৩০*১৬০মিমি | বলপূৰ্বক বায়ু শীতল কৰা |
| Gy ASVG-0.4-15K/4L-R/W | 15 | ৩৮০±২০% | ৪৬০*৫২০*৮৯মিমি | |
| Gy ASVG-0.4-35K/4L-R/W | 35 | ৩৮০±২০% | ৪৬০*৫২০*৮৯মিমি | |
| Gy ASVG-0.4-50K/4L-R/W | 50 | ৩৮০±২০% | ৫০০*৫৪০*১৯০মিমি | |
| Gy ASVG-0.4-75K/4L-R/W | 75 | ৩৮০±২০% | ৫০০*৫৮০*২৪০মিমি | |
| Gy ASVG-0.4-100K/4L-R/W | 100 | ৩৮০±২০% | ৫০০*৫৮০*২৪০মিমি | |
| Gy ASVG-0.5-90K/4L-R/W | 90 | ৫০০±২০% | ৪৯৫*৬৭৫*২৭৫মিমি | |
| Gy ASVG-0.69-120K/4L-R/W | 120 | ৬৯০±২০% | ৪৯৫*৬৭৫*২৭৫মিমি | |
