690V দেৱালত মাউন্ট কৰা সক্ৰিয় হাৰমনিক ফিল্টাৰ
চীনত নিৰ্মিত 690V ৱাল-মাউণ্টেড সক্ৰিয় হাৰমনিক ফিল্টাৰ লাভ কৰক, শীৰ্ষ-মানৰ পৰিৱেশন আৰু নিৰ্ভৰযোগ্যতা প্ৰদান কৰে। গেয়াই ব্যতিক্ৰমী সেৱাৰ সৈতে উচ্চ-দক্ষতা সমাধান প্ৰদান কৰে। সৰ্বোত্তম মূল্য তালিকা লাভ কৰিবলৈ, আপোনাৰ বাৰ্তা তলত দিয়ক, আৰু আমি আপোনাৰ ওচৰলৈ তৎক্ষণাত উভতি আহিম!
690V ৱাল-মাউণ্টেড এক্টিভ হাৰমনিক ফিল্টাৰ (AHF) ত থ্ৰী-ফেজ 690V শক্তি ব্যৱস্থাৰ বাবে উচ্চ-কাৰ্যক্ষম হাৰমনিক প্ৰশমন উপলব্ধ। এটা DSP+CPLD ডিজিটেল নিয়ন্ত্ৰণ কোৰ আৰু তিনি-স্তৰৰ টপোলজি ব্যৱহাৰ কৰি, এই AHF এ সঠিক হাৰমনিক কাৰেণ্ট ক্ষতিপূৰণ নিশ্চিত কৰে। ইয়াৰ মডিউলাৰ ডিজাইনে সমান্তৰাল সংযোগৰ যোগেদি স্কেলেবল সংস্থাপন সমৰ্থন কৰে, ৰক্ষণাবেক্ষণ সৰল কৰে আৰু স্থান অনুকূলন কৰে। 690V ৱাল-মাউণ্টেড AHF এ হাৰমনিকক 2nd ৰ পৰা 50th ক্ৰমৰ পৰা 95% ফিল্টাৰিং হাৰলৈকে লাভ কৰে। 100A ৰেটেড কাৰেণ্ট আৰু মাত্ৰা 495mm x 675mm x 275mm (DWH) ৰ সৈতে, এই দেৱালত মাউণ্ট কৰা ইউনিটে উচ্চ-ভোল্টেজ ঔদ্যোগিক পৰিৱেশৰ বাবে শক্তিশালী শক্তিৰ মান সমাধান প্ৰদান কৰে।
মডেলৰ বিৱৰণ:
| Gy Gy | AHF | 0.4 | ৫০এ | / | 4L | W |
| এণ্টাৰপ্ৰাইজ ক'ড | সক্ৰিয় হাৰমনিক ফিল্টাৰ | ভল্টেজ স্তৰ 0.69:690V±20% |
ৰেটেড ক্ষমতা (kvar)100a | 3L:Three-phase তিন-তাঁৰ 4L:Three-phase চাৰি-তাঁৰ |
W:ৱাল-মাউন্ট কৰা হৈছে |
বৈশিষ্ট্যসমূহ:
● হাৰমনিক কাৰেণ্টৰ সঠিক ক্ষতিপূৰণ লাভ কৰিবলৈ DSP+CPLD সকলো ডিজিটেল নিয়ন্ত্ৰণ কোৰ, তিনি-স্তৰৰ টপোলজি প্ৰযুক্তি, উন্নত হাৰমনিক ধৰা পেলোৱা এলগৰিদম আৰু পিডব্লিউএম নিয়ন্ত্ৰণ কৌশল ব্যৱহাৰ কৰক।
● মডুলাৰ ডিজাইন গ্ৰহণ কৰা, যিয়ে একাধিক মডিউলৰ সমান্তৰাল সংযোগৰ সুবিধা প্ৰদান কৰে, কম ঠাই লয় আৰু ইয়াক ৰক্ষণাবেক্ষণ কৰাটো সহজ।
● স্বাধীন বায়ু নলী আৰু স্বাধীন গুদামৰ গাঁথনিগত ডিজাইনে সঁজুলিৰ সুস্থিৰ কাৰ্য্যকলাপ নিশ্চিত কৰে।
● ই হাৰমনিকৰ হাৰমনিকত হাৰমনিক ফিল্টাৰ কৰিব পাৰে, ২ৰ পৰা ৫০ হাৰমনিকৰ পৰা, আৰু একে সময়তে তিনি-ফেজৰ ভাৰসাম্যহীনতাৰ সমস্যা সমাধান কৰিব পাৰে।
● হাৰমনিক ফিল্টাৰিঙৰ হাৰ বেছি। যদি ক্ষমতাই অনুমতি দিয়ে, তেন্তে হাৰমনিক কাৰেণ্ট ফিল্টাৰিং হাৰ ৯৫% পৰ্যন্ত হ’ব পাৰে। সঁজুলিৰ দীৰ্ঘম্যাদী সুস্থিৰ কাৰ্য্যকলাপ নিশ্চিত কৰিবলৈ ১০০% কাৰেণ্ট সীমিত আউটপুট নিৰ্ধাৰণ কৰক।
আবেদন:
690V ৱাল-মাউণ্টেড সক্ৰিয় হাৰমনিক ফিল্টাৰসমূহ উচ্চ-ভোল্টেজ প্ৰয়োগসমূহত নিৰ্ভৰযোগ্য শক্তিৰ মানদণ্ড নিশ্চিত কৰাৰ বাবে অতি প্ৰয়োজনীয়:
● গধুৰ ঔদ্যোগিক পৰিৱেশ:স্পৰ্শকাতৰ সঁজুলিসমূহক সুৰক্ষা দিয়া আৰু খনন, তেল আৰু গেছ, আৰু গধুৰ উৎপাদনৰ দৰে উদ্যোগসমূহত সুস্থিৰ কাৰ্য্যকলাপ বজাই ৰখা য'ত ৬৯০V ব্যৱস্থা সাধাৰণ।
● হাই-ভোল্টেজ মটৰ ড্ৰাইভ:বৃহৎ মটৰ ড্ৰাইভৰ ফলত হোৱা হাৰমনিক বিকৃতি কমোৱা, ব্যৱস্থাৰ কাৰ্যক্ষমতা উন্নত কৰা আৰু শক্তিৰ ব্যৱহাৰ হ্ৰাস কৰা।
● নবীকৰণযোগ্য শক্তি ব্যৱস্থা:উচ্চ-ভোল্টেজ সংহতিৰ পৰিস্থিতিত নবীকৰণযোগ্য শক্তিৰ উৎসৰ দ্বাৰা প্ৰৱৰ্তিত হোৱা শক্তিৰ উঠা-নমা আৰু প্ৰশমন কৰা হাৰমনিক বিকৃতিসমূহ মসৃণ কৰা।
● জটিল আন্তঃগাঁথনি:690V ব্যৱস্থাপ্ৰণালীত কাৰ্য্যকৰী জটিল আন্তঃগাঁথনিৰ বাবে পৰিষ্কাৰ আৰু সুস্থিৰ শক্তি প্ৰদান কৰা, নিৰন্তৰ কাৰ্য্যকৰীতা নিশ্চিত কৰা।
690V ৱাল-মাউণ্টেড সক্ৰিয় হাৰমনিক ফিল্টাৰে উচ্চ-ভোল্টেজ ঔদ্যোগিক প্ৰয়োগৰ দাবীৰ বাবে ফলপ্ৰসূ আৰু নিৰ্ভৰযোগ্য হাৰমনিক প্ৰশমন প্ৰদান কৰে।
কাৰিকৰী প্ৰাচলসমূহ:
| 220V ছিৰিজ | 380V ছিৰিজ | 500V ছিৰিজ | 690V ছিৰিজ | ||
| উচ্চতা | < ২০০০ মিটাৰ, ২০০০ মিটাৰৰ ওপৰত, GB/T3859.2 অনুসৰি ডিৰেট | ||||
| পৰিৱেশৰ উষ্ণতা | -২০～+৫০°C | ||||
| আপেক্ষিক আর্দ্রতা | ≤90%, পৃষ্ঠত কোনো ঘনীভূতকৰণ নহয় যেতিয়া মাহেকীয়া নূন্যতম উষ্ণতা 25°C হয় | ||||
| প্ৰদূষণৰ স্তৰ | তলত তৃতীয় স্তৰৰ তৃতীয় স্তৰ | ||||
| অপাৰেটিং ভল্টেজ | AC220V±20% | AC380V±20% | AC500V±20% | AC690V±20% | |
| কাৰ্য্য কম্পাঙ্ক | 50Hz±5% | ||||
| ক্ষতিপূৰণ কাৰেণ্ট | ২৫এ | ২৫/৫০/৭৫/১০০ /১৫০এ | ১০০এ | ১০০এ | |
| গ্ৰীড গঠন | L/N | 3P3W/3P4W | 3P3W/3P4W | 3P3W/3P4W | |
| ইউনিটৰ সংখ্যা সমান্তৰালভাৱে সংযুক্ত | Ulimited | ||||
| সামগ্ৰিকভাৱে মেচিনৰ দক্ষতা | ≥৯৭% | ||||
| গ্ৰীড গঠন | 32kHz | 16kHz | 12.8kHz | 12.8kHz | |
| ক্ষতিপূৰণৰ পৰিসৰ | 2～50Times, একক ক্ষতিপূৰণৰ হাৰ নিয়ন্ত্ৰণযোগ্য | ||||
| ফলন নিৰ্বাচন | প্ৰতিক্ৰিয়াশীল শক্তি | প্ৰতিক্ৰিয়াশীল শক্তি, প্ৰতিক্ৰিয়াশীল শক্তি + বিষমতা | |||
| প্ৰতিক্ৰিয়াশীল শক্তি ক্ষতিপূৰণৰ হাৰ | ≥৯৫% | >৯২% | |||
| নিৰপেক্ষ ফিল্টাৰিং সামৰ্থ্য | নিৰপেক্ষ লাইন ফিল্টাৰিং ক্ষমতা ফেজ ফিল্টাৰিং ক্ষমতাৰ ৩ গুণ | ||||
| সম্পূৰ্ণ সঁহাৰিৰ সময় | 10ms | :40ms | :40ms | :40ms | |
| হুলস্থূল | ≤60dB | ≤60dB | ≤65dB | ≤65dB | |
| নিয়ন্ত্ৰণ পদ্ধতি | 2-পথ RS485 আন্তঃপৃষ্ঠ (GPRS/WIFI সমৰ্থন কৰে) | ||||
| সুৰক্ষা সুৰক্ষা | অভাৰলোড, চফট্ ৱেৰ/হাৰ্ডৱেৰ অভাৰকাৰেণ্ট, গ্ৰীড অভাৰভোল্টেজ আৰু আণ্ডাৰভোল্টেজ, শক্তি বিকলতা, অতি উষ্ণতা, কম্পাঙ্ক অস্বাভাৱিকতা সুৰক্ষা আদি। | অভাৰলোড, চফট্ ৱেৰ/হাৰ্ডৱেৰ অভাৰকাৰেণ্ট, গ্ৰীড অভাৰভোল্টেজ আৰু আণ্ডাৰভোল্টেজ, গ্ৰীড ভল্টেজৰ ভাৰসাম্যহীনতা, শক্তি বিকলতা, অতি উষ্ণতা, কম্পাঙ্ক অস্বাভাৱিকতা, শ্বৰ্ট চাৰ্কিট সুৰক্ষা আদি। | |||
| সংস্থাপন পদ্ধতি | ৰেক/ৱাল-মাউণ্টেড | ৰেক | |||
| ইনকামিং লাইন | বেক ইনকামিং(ৰেক টাইপ) | পিছলৈ ইনকামিং লাইন | |||
| সুৰক্ষাৰ স্তৰ | IP20 | ||||

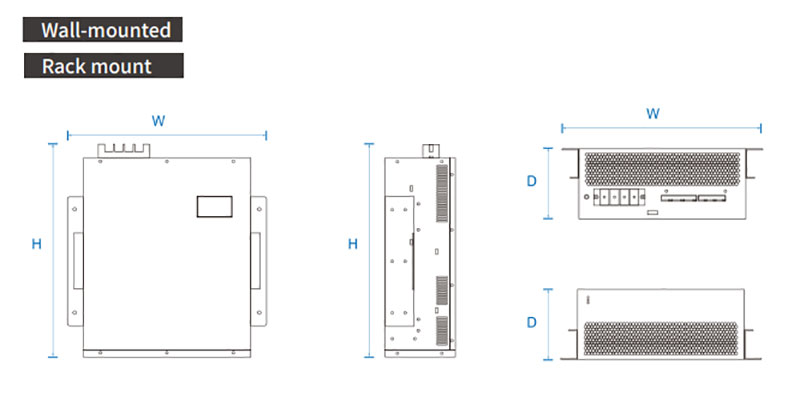

মডেল& স্পেচিফিকেশন:
| মডেলসমূহ | ||||
|---|---|---|---|---|
| মডেল নম্বৰ | ৰেট কাৰেণ্ট(A) | চিস্টেম ভল্টেজ (V) | মাত্ৰা (d*w*h) | শীতলতা পদ্ধতি |
| Gy APF-0.22-25A/2L-R/W | 25 | 220 | ২২০*৩৩০*১৬০মিমি | বলপূৰ্বক বায়ু শীতল কৰা |
| Gy APF-0.4-25A/4L-R/W | 25 | ৩৮০±২০% | ৪৬০*৪৯০*৮৯মিমি | |
| Gy APF-0.4-50A/4L-R/W | 50 | ৩৮০±২০% | ৪৬০*৪৯০*৮৯মিমি | |
| Gy APF-0.4-75A/4L-R/W | 75 | ৩৮০±২০% | ৫০০*৫১০*১৯০মিমি | |
| Gy APF-0.4-100A/4L-R/W | 100 | ৩৮০±২০% | ৫০০*৫৫০*২৪০মিমি | |
| Gy APF-0.4-150A/4L-R/W | 150 | ৩৮০±২০% | ৫০০*৫৫০*২৪০মিমি | |
| Gy APF-0.5-100A/4L-R/W | 100 | ৫০০±২০% | ৪৯৫*৬৭৫*২৭৫মিমি | |
| Gy APF-0.69-100A/4L-R/W | 100 | ৬৯০±২০% | ৪৯৫*৬৭৫*২৭৫মিমি | |
: 690V দেৱালত মাউন্ট কৰা সক্ৰিয় হাৰমনিক ফিল্টাৰ
