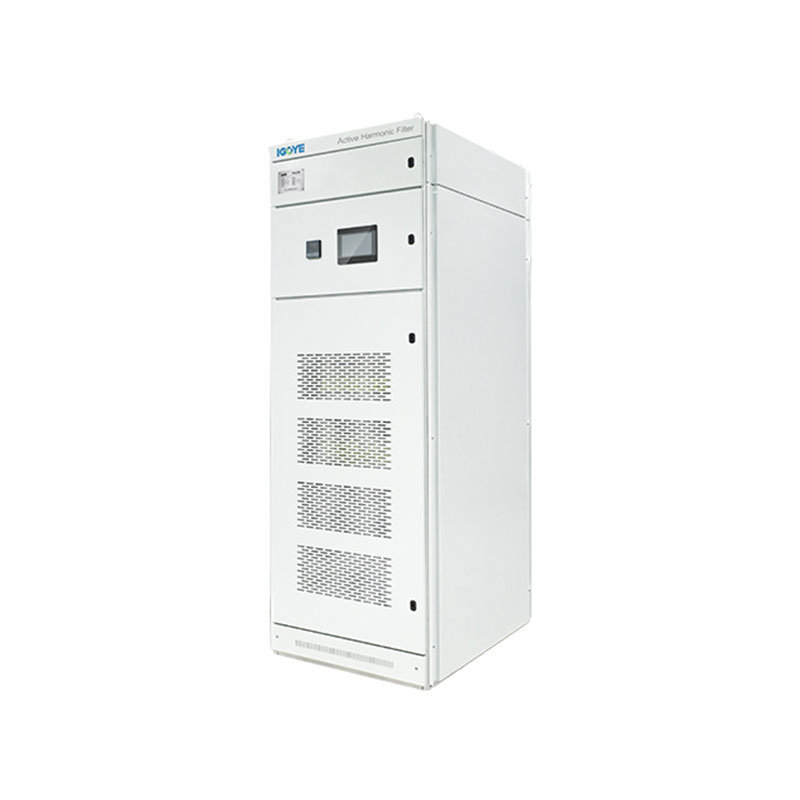

তিনি-ফেজ চাৰি-তাঁৰৰ দেৱালত মাউণ্ট কৰা সক্ৰিয় হাৰমনিক ফিল্টাৰ
উন্নত প্ৰযুক্তি আৰু প্ৰিমিয়াম সামগ্ৰীৰে ডিজাইন কৰা Geya ৰ পৰা শেহতীয়া তিনি-ফেজ চাৰি তাঁৰৰ দেৱালত লগোৱা সক্ৰিয় হাৰমনিক ফিল্টাৰ ক্ৰয় কৰক। এই অত্যাধুনিক সমাধানে নিখুঁত হাৰমনিক প্ৰশমন, উচ্চ ফিল্টাৰিং কাৰ্যক্ষমতা, আৰু নিৰপেক্ষ ৰেখা ফিল্টাৰিং ক্ষমতা প্ৰদান কৰে, যাৰ ফলত ই দাবীদাৰ প্ৰয়োগৰ বাবে আদৰ্শ হৈ পৰে। উচ্চমানৰ শক্তিৰ মানদণ্ডৰ প্ৰয়োজনীয়তা থকা উদ্যোগসমূহৰ বাবে নিখুঁত। আপোনাৰ ব্যৱস্থাপ্ৰণালীৰ পৰিৱেশন ক্ৰয় আৰু বৃদ্ধি কৰিবলৈ এতিয়াই আমাৰ সৈতে যোগাযোগ কৰক!
তিনি-ফেজ চাৰি তাঁৰৰ দেৱালত লগোৱা সক্ৰিয় হাৰমনিক ফিল্টাৰ (AHF) ত তিনি-ফেজ চাৰি তাঁৰৰ ব্যৱস্থাৰ বাবে উন্নত হাৰমনিক প্ৰশমন আৰু শক্তিৰ গুণগত মান উন্নয়ন প্ৰদান কৰা হয়। DSP+CPLD ডিজিটেল নিয়ন্ত্ৰণ আৰু এটা তিনি-স্তৰৰ টপোলজি ব্যৱহাৰ কৰি, ই নিখুঁত হাৰমনিক কাৰেণ্ট ক্ষতিপূৰণ প্ৰদান কৰে। মূল বৈশিষ্ট্যসমূহৰ ভিতৰত আছে এটা বহল হাৰমনিক ফিল্টাৰিং ৰেঞ্জ (২য়ৰ পৰা ৫০ম), উচ্চ ফিল্টাৰিং হাৰ (৯৫%লৈকে), স্কেলেবিলিটিৰ বাবে মডিউলাৰ ডিজাইন, আৰু নিৰপেক্ষ ৰেখা ফিল্টাৰিং ক্ষমতা। বিভিন্ন কাৰেণ্ট ৰেটিং (25A ৰ পৰা 150A) আৰু ভল্টেজ স্তৰত (220V ৰ পৰা 690V) উপলব্ধ, AHF এ দাবীদাৰ পৰিৱেশত সুস্থিৰ আৰু কাৰ্যক্ষম কাৰ্য্যকলাপ নিশ্চিত কৰে।
মডেলৰ বিৱৰণ:
| Gy Gy | AHF | 0.4 | ৫০এ | / | 4L | W |
| এণ্টাৰপ্ৰাইজ ক'ড | সক্ৰিয় হাৰমনিক ফিল্টাৰ | ভল্টেজ স্তৰ ০.২২:২২০ভি ০.৪:৩৮০ভি±২০% ০.৫:৫০০V±২০% 0.69:690V±20% |
ৰেটেড ক্ষমতা (kvar) 25/50/75 /100/150A | 4L:Three-phase চাৰি-তাঁৰ | W:ৱাল-মাউন্ট কৰা হৈছে |
বৈশিষ্ট্যসমূহ:
● হাৰমনিক কাৰেণ্টৰ সঠিক ক্ষতিপূৰণ লাভ কৰিবলৈ DSP+CPLD সকলো ডিজিটেল নিয়ন্ত্ৰণ কোৰ, তিনি-স্তৰৰ টপোলজি প্ৰযুক্তি, উন্নত হাৰমনিক ধৰা পেলোৱা এলগৰিদম আৰু পিডব্লিউএম নিয়ন্ত্ৰণ কৌশল ব্যৱহাৰ কৰক।
● মডুলাৰ ডিজাইন গ্ৰহণ কৰা, যিয়ে একাধিক মডিউলৰ সমান্তৰাল সংযোগৰ সুবিধা প্ৰদান কৰে, কম ঠাই লয় আৰু ইয়াক ৰক্ষণাবেক্ষণ কৰাটো সহজ।
● স্বাধীন বায়ু নলী আৰু স্বাধীন গুদামৰ গাঁথনিগত ডিজাইনে সঁজুলিৰ সুস্থিৰ কাৰ্য্যকলাপ নিশ্চিত কৰে।
● ই হাৰমনিকৰ হাৰমনিকত হাৰমনিক ফিল্টাৰ কৰিব পাৰে, ২ৰ পৰা ৫০ হাৰমনিকৰ পৰা, আৰু একে সময়তে তিনি-ফেজৰ ভাৰসাম্যহীনতাৰ সমস্যা সমাধান কৰিব পাৰে।
● হাৰমনিক ফিল্টাৰিঙৰ হাৰ বেছি। যদি ক্ষমতাই অনুমতি দিয়ে, তেন্তে হাৰমনিক কাৰেণ্ট ফিল্টাৰিং হাৰ ৯৫% পৰ্যন্ত হ’ব পাৰে। সঁজুলিৰ দীৰ্ঘম্যাদী সুস্থিৰ কাৰ্য্যকলাপ নিশ্চিত কৰিবলৈ ১০০% কাৰেণ্ট সীমিত আউটপুট নিৰ্ধাৰণ কৰক।
আবেদন:
বিভিন্ন প্ৰয়োগত শক্তিৰ মানদণ্ড বজাই ৰখাৰ বাবে তিনি-ফেজ চাৰি-তাঁৰৰ দেৱালত লগোৱা সক্ৰিয় হাৰমনিক ফিল্টাৰসমূহ অতি প্ৰয়োজনীয়:
● ডাটা চেণ্টাৰ:স্পৰ্শকাতৰ সঁজুলি সুৰক্ষিত কৰা আৰু নিৰৱচ্ছিন্ন কাৰ্য্য নিশ্চিত কৰা।
● চিকিৎসালয়:জটিল চিকিৎসা ব্যৱস্থাৰ বাবে পৰিষ্কাৰ আৰু নিৰ্ভৰযোগ্য শক্তি প্ৰদান কৰা।
● ঔদ্যোগিক পৰিৱেশ:পেট্ৰ'কেমিকেল, ফাৰ্মাচিউটিকেল, তীখা, আৰু অৰ্ধপৰিবাহী নিৰ্মাণত শক্তিৰ গুণগত মান আৰু কাৰ্যক্ষমতা বৃদ্ধি কৰা।
● বস্ত্ৰ আৰু পোহৰ উদ্যোগ:হাৰমনিক বিকৃতি কম কৰা আৰু কাৰ্য্যকৰী কাৰ্যক্ষমতা উন্নত কৰা।
● নবীকৰণযোগ্য শক্তি ব্যৱস্থা:নবীকৰণযোগ্য শক্তিৰ উৎসৰ সুস্থিৰ গ্ৰীড সংযোগৰ সুবিধা প্ৰদান কৰা।
তিনি-ফেজ চাৰি-তাঁৰৰ দেৱালত মাউণ্ট কৰা সক্ৰিয় হাৰমনিক ফিল্টাৰে এক বিস্তৃত আৰু অভিযোজনযোগ্য সমাধান প্ৰদান কৰে যাতে শক্তিৰ মানদণ্ড অনুকূল কৰাৰ বাবে এক বিস্তৃত পৰিসৰৰ প্ৰয়োগৰ মাজেৰে অনুকূলন কৰিব পৰা যায়।
কাৰিকৰী প্ৰাচলসমূহ:
| 220V ছিৰিজ | 380V ছিৰিজ | 500V ছিৰিজ | 690V ছিৰিজ | ||
| উচ্চতা | < ২০০০ মিটাৰ, ২০০০ মিটাৰৰ ওপৰত, GB/T3859.2 অনুসৰি ডিৰেট | ||||
| পৰিৱেশৰ উষ্ণতা | -২০～+৫০°C | ||||
| আপেক্ষিক আর্দ্রতা | ≤90%, পৃষ্ঠত কোনো ঘনীভূতকৰণ নহয় যেতিয়া মাহেকীয়া নূন্যতম উষ্ণতা 25°C হয় | ||||
| প্ৰদূষণৰ স্তৰ | তলত তৃতীয় স্তৰৰ তৃতীয় স্তৰ | ||||
| অপাৰেটিং ভল্টেজ | AC220V±20% | AC380V±20% | AC500V±20% | AC690V±20% | |
| কাৰ্য্য কম্পাঙ্ক | 50Hz±5% | ||||
| ক্ষতিপূৰণ কাৰেণ্ট | ২৫এ | ২৫/৫০/৭৫/১০০ /১৫০এ | ১০০এ | ১০০এ | |
| গ্ৰীড গঠন | L/N | 3P3W/3P4W | 3P3W/3P4W | 3P3W/3P4W | |
| ইউনিটৰ সংখ্যা সমান্তৰালভাৱে সংযুক্ত |
Ulimited | ||||
| সামগ্ৰিকভাৱে মেচিনৰ দক্ষতা | ≥৯৭% | ||||
| গ্ৰীড গঠন | 32kHz | 16kHz | 12.8kHz | 12.8kHz | |
| ক্ষতিপূৰণৰ পৰিসৰ | 2～50Times, একক ক্ষতিপূৰণৰ হাৰ নিয়ন্ত্ৰণযোগ্য | ||||
| ফলন নিৰ্বাচন | প্ৰতিক্ৰিয়াশীল শক্তি | প্ৰতিক্ৰিয়াশীল শক্তি, প্ৰতিক্ৰিয়াশীল শক্তি + বিষমতা | |||
| প্ৰতিক্ৰিয়াশীল শক্তি ক্ষতিপূৰণৰ হাৰ | ≥৯৫% | >৯২% | |||
| নিৰপেক্ষ ফিল্টাৰিং সামৰ্থ্য | নিৰপেক্ষ লাইন ফিল্টাৰিং ক্ষমতা ফেজ ফিল্টাৰিং ক্ষমতাৰ ৩ গুণ | ||||
| সম্পূৰ্ণ সঁহাৰিৰ সময় | 10ms | :40ms | :40ms | :40ms | |
| হুলস্থূল | ≤60dB | ≤60dB | ≤65dB | ≤65dB | |
| নিয়ন্ত্ৰণ পদ্ধতি | 2-পথ RS485 আন্তঃপৃষ্ঠ (GPRS/WIFI সমৰ্থন কৰে) | ||||
| সুৰক্ষা সুৰক্ষা | অভাৰলোড, চফট্ ৱেৰ/হাৰ্ডৱেৰ অভাৰকাৰেণ্ট, গ্ৰীড অভাৰভোল্টেজ আৰু আণ্ডাৰভোল্টেজ, শক্তি বিকলতা, অতি উষ্ণতা, কম্পাঙ্ক অস্বাভাৱিকতা সুৰক্ষা আদি। | অভাৰলোড, চফট্ ৱেৰ/হাৰ্ডৱেৰ অভাৰকাৰেণ্ট, গ্ৰীড অভাৰভোল্টেজ আৰু আণ্ডাৰভোল্টেজ, গ্ৰীড ভল্টেজৰ ভাৰসাম্যহীনতা, শক্তি বিকলতা, অতি উষ্ণতা, কম্পাঙ্ক অস্বাভাৱিকতা, শ্বৰ্ট চাৰ্কিট সুৰক্ষা আদি। | |||
| সংস্থাপন পদ্ধতি | ৰেক/ৱাল-মাউণ্টেড | ৰেক | |||
| ইনকামিং লাইন | বেক ইনকামিং(ৰেক টাইপ) | পিছলৈ ইনকামিং লাইন | |||
| সুৰক্ষাৰ স্তৰ | IP20 | ||||
মডেল& স্পেচিফিকেশন:
| মডেলসমূহ | ||||
|---|---|---|---|---|
| মডেল নম্বৰ | ৰেট কাৰেণ্ট(A) | চিস্টেম ভল্টেজ (V) | মাত্ৰা (d*w*h) | শীতল পদ্ধতি |
| Gy APF-0.22-25A/2L-R/W | 25 | 220 | ২২০*৩৩০*১৬০মিমি | বলপূৰ্বক বায়ু শীতল কৰা |
| Gy APF-0.4-25A/4L-R/W | 25 | ৩৮০±২০% | ৪৬০*৪৯০*৮৯মিমি | |
| Gy APF-0.4-50A/4L-R/W | 50 | ৩৮০±২০% | ৪৬০*৪৯০*৮৯মিমি | |
| Gy APF-0.4-75A/4L-R/W | 75 | ৩৮০±২০% | ৫০০*৫১০*১৯০মিমি | |
| Gy APF-0.4-100A/4L-R/W | 100 | ৩৮০±২০% | ৫০০*৫৫০*২৪০মিমি | |
| Gy APF-0.4-150A/4L-R/W | 150 | ৩৮০±২০% | ৫০০*৫৫০*২৪০মিমি | |
| Gy APF-0.5-100A/4L-R/W | 100 | ৫০০±২০% | ৪৯৫*৬৭৫*২৭৫মিমি | |
| Gy APF-0.69-100A/4L-R/W | 100 | ৬৯০±২০% | ৪৯৫*৬৭৫*২৭৫মিমি | |
