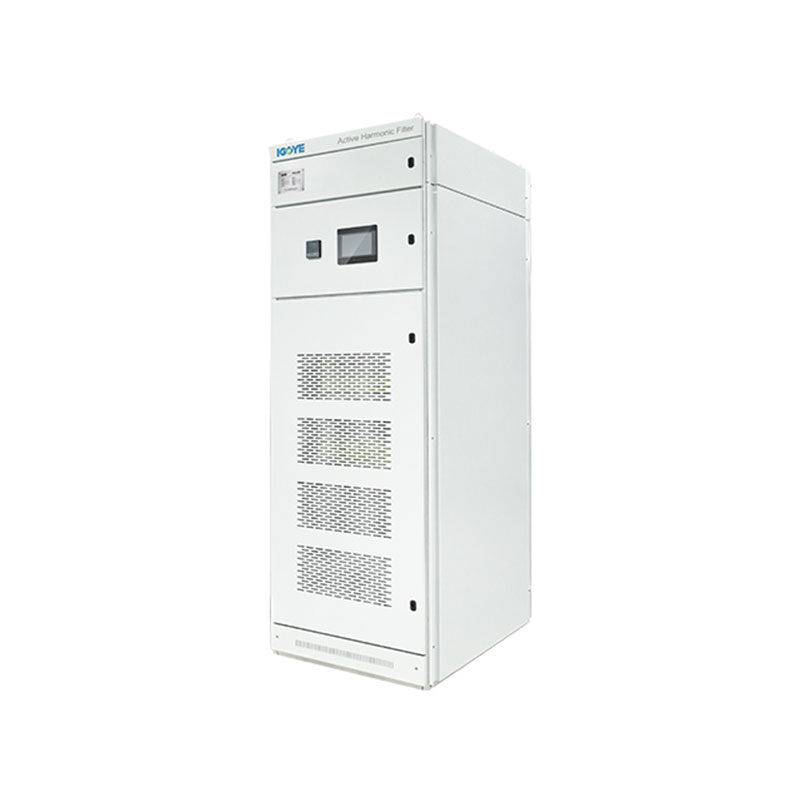

500V ৰেক মাউন্ট সক্ৰিয় হাৰমনিক ফিল্টাৰ
এটা নিৰ্ভৰযোগ্য 500V ৰেক মাউন্ট সক্ৰিয় হাৰমনিক ফিল্টাৰ বিচাৰিছেনে? জিইয়াই পাইকাৰী মূল্যত উচ্চমানৰ সমাধান আগবঢ়ায়, যিটো দ্ৰুতগতিত চলি থকা উদ্যোগসমূহৰ দাবী পূৰণ কৰিব পৰাকৈ ডিজাইন কৰা হৈছে। আমাৰ ফিল্টাৰসমূহে অনুকূল পৰিৱেশন আৰু কাৰ্যক্ষমতা নিশ্চিত কৰে। অধিক তথ্যৰ বাবে আৰু আমাৰ কাৰখানাৰ পৰা পোনপটীয়াকৈ সৰ্বোত্তম চুক্তি পাবলৈ এতিয়াই আমাৰ সৈতে যোগাযোগ কৰক!
500V ৰেক মাউন্ট এক্টিভ হাৰমনিক ফিল্টাৰ (AHF) ত 500V (±20%) তিনি-ফেজ চাৰি-তাঁৰ (3P4W) আৰু তিনি-ফেজ তিনি-তাঁৰ (3P3W) শক্তি ব্যৱস্থাত হাৰমনিক প্ৰশমনৰ বাবে এটা শক্তিশালী সমাধান আগবঢ়োৱা হৈছে। এই ৰেক-মাউণ্টেড ইউনিটত উন্নত DSP+CPLD ডিজিটেল নিয়ন্ত্ৰণ আৰু 50th হাৰমনিকলৈকে নিখুঁত হাৰমনিক কাৰেণ্ট ক্ষতিপূৰণৰ বাবে এটা তিনি-স্তৰৰ টপোলজি ব্যৱহাৰ কৰা হয়। ইয়াৰ মডিউলাৰ ডিজাইনে সমান্তৰাল সংযোগৰ জৰিয়তে স্কেলেবিলিটি সহজ কৰি তোলে, ৰক্ষণাবেক্ষণ সৰল কৰাৰ সময়ত উচ্চ ক্ষমতা সক্ষম কৰে। 100A ৰেটেড কাৰেণ্ট মডেলে উচ্চ-ভোল্টেজ প্ৰয়োগত হাৰমনিক বিকৃতি ফলপ্ৰসূভাৱে সম্বোধন কৰে। বলপূৰ্বক বায়ু শীতলতাই নিৰ্ভৰযোগ্য, দীৰ্ঘম্যাদী কাৰ্য্যকলাপ নিশ্চিত কৰে। 500V ৰেক মাউন্ট সক্ৰিয় হাৰমনিক ফিল্টাৰে দাবীদাৰ ঔদ্যোগিক পৰিৱেশৰ বাবে ব্যতিক্ৰমী শক্তিৰ গুণগত মান ব্যৱস্থাপনা প্ৰদান কৰে।
মডেলৰ বিৱৰণ:
| Gy Gy | AHF | 0.5 | ১০০এ | / | 4L | R |
| এণ্টাৰপ্ৰাইজ ক'ড | সক্ৰিয় হাৰমনিক ফিল্টাৰ | ভল্টেজ স্তৰ ০.৫:৫০০V±২০% |
ৰেটেড ক্ষমতা (KVAR)100A | 3L:Three-phase তিন-তাঁৰ 4L:Three-phase চাৰি-তাঁৰ |
R:Rack মাউন্ট |
বৈশিষ্ট্যসমূহ:
● হাৰমনিক কাৰেণ্টৰ সঠিক ক্ষতিপূৰণ লাভ কৰিবলৈ DSP+CPLD সকলো ডিজিটেল নিয়ন্ত্ৰণ কোৰ, তিনি-স্তৰৰ টপোলজি প্ৰযুক্তি, উন্নত হাৰমনিক ধৰা পেলোৱা এলগৰিদম আৰু পিডব্লিউএম নিয়ন্ত্ৰণ কৌশল ব্যৱহাৰ কৰক।
● মডুলাৰ ডিজাইন গ্ৰহণ কৰা, যিয়ে একাধিক মডিউলৰ সমান্তৰাল সংযোগৰ সুবিধা প্ৰদান কৰে, কম ঠাই লয় আৰু ইয়াক ৰক্ষণাবেক্ষণ কৰাটো সহজ।
● স্বাধীন বায়ু নলী আৰু স্বাধীন গুদামৰ গাঁথনিগত ডিজাইনে সঁজুলিৰ সুস্থিৰ কাৰ্য্যকলাপ নিশ্চিত কৰে।
● ই হাৰমনিকৰ হাৰমনিকত হাৰমনিক ফিল্টাৰ কৰিব পাৰে, ২ৰ পৰা ৫০ হাৰমনিকৰ পৰা, আৰু একে সময়তে তিনি-ফেজৰ ভাৰসাম্যহীনতাৰ সমস্যা সমাধান কৰিব পাৰে।
● হাৰমনিক ফিল্টাৰিঙৰ হাৰ বেছি। যদি ক্ষমতাই অনুমতি দিয়ে, তেন্তে হাৰমনিক কাৰেণ্ট ফিল্টাৰিং হাৰ ৯৫% পৰ্যন্ত হ’ব পাৰে। সঁজুলিৰ দীৰ্ঘম্যাদী সুস্থিৰ কাৰ্য্যকলাপ নিশ্চিত কৰিবলৈ ১০০% কাৰেণ্ট সীমিত আউটপুট নিৰ্ধাৰণ কৰক।
আবেদন:
500V ৰেক মাউন্ট সক্ৰিয় হাৰমনিক ফিল্টাৰ বিভিন্ন উচ্চ-ভোল্টেজ প্ৰয়োগসমূহত শক্তিৰ মানদণ্ড আৰু সঁজুলিৰ নিৰ্ভৰযোগ্যতা বজাই ৰখাৰ বাবে অপৰিহাৰ্য:
● গধুৰ উদ্যোগ:বৃহৎ মটৰ, ভিএফডি, আৰু দাবীদাৰ ঔদ্যোগিক পৰিৱেশত অন্যান্য অৰৈখিক বোজাৰ দ্বাৰা সৃষ্টি হোৱা হাৰমনিক প্ৰশমন কৰা।
● নবীকৰণযোগ্য শক্তি ব্যৱস্থা:উচ্চ ভোল্টেজ গ্ৰীডৰ সৈতে সংযুক্ত সৌৰ আৰু বতাহ পামৰ পৰা শক্তি উৎপাদন স্থিতিশীল কৰা।
● তেল আৰু গেছ:উচ্চ-ভোল্টেজ শক্তি বিতৰণ ব্যৱস্থাত জটিল সঁজুলিৰ নিৰ্ভৰযোগ্য পৰিচালনা নিশ্চিত কৰা।
● খনন কাৰ্য্য:স্পৰ্শকাতৰ ইলেক্ট্ৰনিক সঁজুলিসমূহ সুৰক্ষিত কৰা আৰু কঠোৰ পৰিৱেশত শক্তিৰ মানদণ্ড বজাই ৰখা।
500V ৰেক মাউন্ট সক্ৰিয় হাৰমনিক ফিল্টাৰে উচ্চ-ভোল্টেজ শক্তি ব্যৱস্থাৰ বাবে উন্নত হাৰমনিক প্ৰশমন প্ৰদান কৰে, স্থিৰতা আৰু নিৰ্ভৰযোগ্যতা নিশ্চিত কৰে।
কাৰিকৰী প্ৰাচলসমূহ:
| 220V ছিৰিজ | 380V ছিৰিজ | 500V ছিৰিজ | 690V ছিৰিজ | ||
| উচ্চতা | < ২০০০ মিটাৰ, ২০০০ মিটাৰৰ ওপৰত, GB/T3859.2 অনুসৰি ডিৰেট | ||||
| পৰিৱেশৰ উষ্ণতা | -২০～+৫০°C | ||||
| আপেক্ষিক আর্দ্রতা | ≤90%, পৃষ্ঠত কোনো ঘনীভূতকৰণ নহয় যেতিয়া মাহেকীয়া নূন্যতম উষ্ণতা 25°C হয় | ||||
| প্ৰদূষণৰ স্তৰ | তলত তৃতীয় স্তৰৰ তৃতীয় স্তৰ | ||||
| অপাৰেটিং ভল্টেজ | AC220V±20% | AC380V±20% | AC500V±20% | AC690V±20% | |
| কাৰ্য্য কম্পাঙ্ক | 50Hz±5% | ||||
| ক্ষতিপূৰণ কাৰেণ্ট | ২৫এ | ২৫/৫০/৭৫/১০০ /১৫০এ | ১০০এ | ১০০এ | |
| গ্ৰীড গঠন | L/N | 3P3W/3P4W | 3P3W/3P4W | 3P3W/3P4W | |
| ইউনিটৰ সংখ্যা সমান্তৰালভাৱে সংযুক্ত |
Ulimited | ||||
| সামগ্ৰিকভাৱে মেচিনৰ দক্ষতা | ≥৯৭% | ||||
| গ্ৰীড গঠন | 32kHz | 16kHz | 12.8kHz | 12.8kHz | |
| ক্ষতিপূৰণৰ পৰিসৰ | 2～50times, একক ক্ষতিপূৰণৰ হাৰ নিয়ন্ত্ৰণযোগ্য | ||||
| ফলন নিৰ্বাচন | প্ৰতিক্ৰিয়াশীল শক্তি | প্ৰতিক্ৰিয়াশীল শক্তি, প্ৰতিক্ৰিয়াশীল শক্তি + বিষমতা | |||
| প্ৰতিক্ৰিয়াশীল শক্তি ক্ষতিপূৰণৰ হাৰ |
≥95% | >৯২% | |||
| নিৰপেক্ষ ফিল্টাৰিং সামৰ্থ্য |
নিৰপেক্ষ লাইন ফিল্টাৰিং ক্ষমতা ফেজ ফিল্টাৰিং ক্ষমতাৰ ৩ গুণ | ||||
| সম্পূৰ্ণ সঁহাৰিৰ সময় | 10ms | :40ms | :40ms | :40ms | |
| হুলস্থূল | ≤60dB | ≤60dB | ≤65dB | ≤65dB | |
| নিয়ন্ত্ৰণ পদ্ধতি | 2-পথ RS485 আন্তঃপৃষ্ঠ (GPRS/WIFI সমৰ্থন কৰে) | ||||
| সুৰক্ষা সুৰক্ষা | অভাৰলোড, চফট্ ৱেৰ/হাৰ্ডৱেৰ অভাৰকাৰেণ্ট, গ্ৰীড অভাৰভোল্টেজ আৰু আণ্ডাৰভোল্টেজ, শক্তি বিকলতা, অতি উষ্ণতা, কম্পাঙ্ক অস্বাভাৱিকতা সুৰক্ষা আদি। | অভাৰলোড, চফট্ ৱেৰ/হাৰ্ডৱেৰ অভাৰকাৰেণ্ট, গ্ৰীড অভাৰভোল্টেজ আৰু আণ্ডাৰভোল্টেজ, গ্ৰীড ভল্টেজৰ ভাৰসাম্যহীনতা, শক্তি বিকলতা, অতি উষ্ণতা, কম্পাঙ্ক অস্বাভাৱিকতা, শ্বৰ্ট চাৰ্কিট সুৰক্ষা আদি। | |||
| সংস্থাপন পদ্ধতি | ৰেক/ৱাল-মাউণ্টেড | ৰেক | |||
| ইনকামিং লাইন | বেক ইনকামিং(ৰেক টাইপ) | পিছলৈ ইনকামিং লাইন | |||
| সুৰক্ষাৰ স্তৰ | IP20 | ||||
মডেল& স্পেচিফিকেশন:
| মডেলসমূহ | ||||
|---|---|---|---|---|
| মডেল নম্বৰ | ৰেট কাৰেণ্ট(A) | চিস্টেম ভল্টেজ (V) | মাত্ৰা (d*w*h) | শীতল পদ্ধতি |
| Gy APF-0.22-25A/2L-R/W | 25 | 220 | ২২০*৩৩০*১৬০মিমি | বলপূৰ্বক বায়ু শীতল কৰা |
| Gy APF-0.4-25A/4L-R/W | 25 | ৩৮০±২০% | ৪৬০*৪৯০*৮৯মিমি | |
| Gy APF-0.4-50A/4L-R/W | 50 | ৩৮০±২০% | ৪৬০*৪৯০*৮৯মিমি | |
| Gy APF-0.4-75A/4L-R/W | 75 | ৩৮০±২০% | ৫০০*৫১০*১৯০মিমি | |
| Gy APF-0.4-100A/4L-R/W | 100 | ৩৮০±২০% | ৫০০*৫৫০*২৪০মিমি | |
| Gy APF-0.4-150A/4L-R/W | 150 | ৩৮০±২০% | ৫০০*৫৫০*২৪০মিমি | |
| Gy APF-0.5-100A/4L-R/W | 100 | ৫০০±২০% | ৪৯৫*৬৭৫*২৭৫মিমি | |
| Gy APF-0.69-100A/4L-R/W | 100 | ৬৯০±২০% | ৪৯৫*৬৭৫*২৭৫মিমি | |
: 500V ৰেক মাউন্ট সক্ৰিয় হাৰমনিক ফিল্টাৰ
