থ্ৰী-ফেজ থ্ৰী-তাঁৰৰ ৰেক মাউন্ট সক্ৰিয় হাৰমনিক ফিল্টাৰ
উচ্চ পৰিৱেশন আৰু শক্তিৰ কাৰ্যক্ষমতাৰ বাবে ডিজাইন কৰা তিনি-ফেজ থ্ৰী-ৱায়াৰ ৰেক মাউণ্ট এক্টিভ হাৰমনিক ফিল্টাৰৰ ওপৰত এক সুন্দৰ মূল্য লাভ কৰক। গেয়াই বিভিন্ন প্ৰয়োগৰ বাবে আদৰ্শ শক্তিৰ মান উন্নত কৰাৰ বাবে চীনৰ খৰচ-বহনক্ষম সমাধান আগবঢ়ায়। অধিক বিৱৰণৰ বাবে আৰু সৰ্বোত্তম চুক্তি সুৰক্ষিত কৰিবলৈ আমাৰ সৈতে যোগাযোগ কৰক!

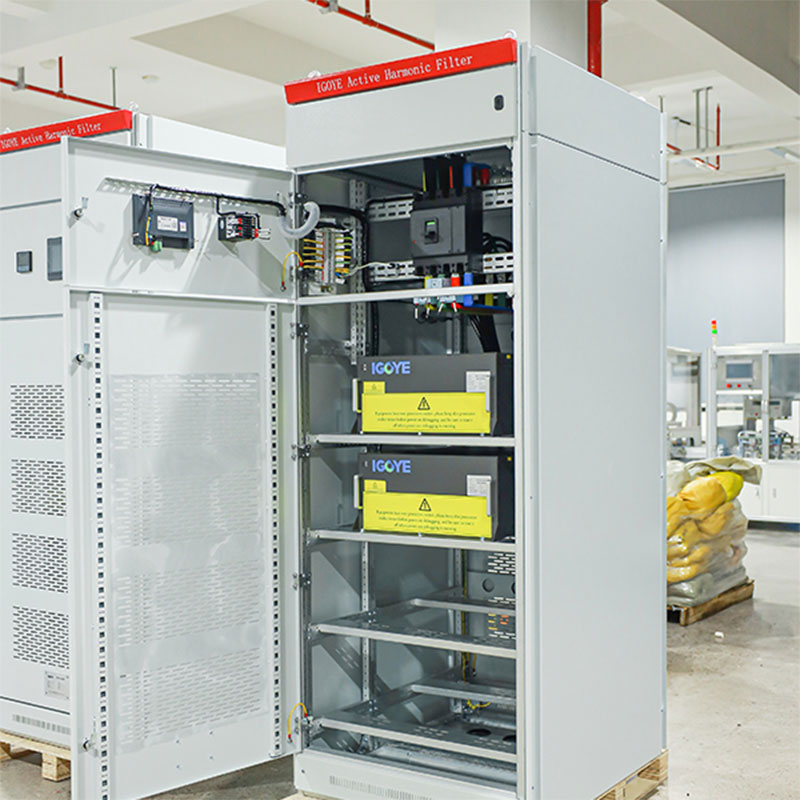

থ্ৰী-ফেজ থ্ৰী-ৱায়াৰ ৰেক মাউণ্ট এক্টিভ হাৰমনিক ফিল্টাৰ (AHF)-এ প্ৰদান কৰে তিনি-ফেজ শক্তি ব্যৱস্থাৰ বাবে উন্নত হাৰমনিক প্ৰশমন। নিয়োগ কৰি DSP+CPLD ডিজিটেল নিয়ন্ত্ৰণ কোৰ আৰু অত্যাধুনিক এলগৰিদম, এই ৰেক-মাউণ্টেড AHF এ ৫০ নংলৈকে হাৰমনিক কাৰেণ্টক ফলপ্ৰসূভাৱে নিষ্ক্ৰিয় কৰে ক্ৰম। মডিউলাৰ ডিজাইনে স্কেলেবিলিটি আৰু ৰক্ষণাবেক্ষণৰ সহজতা নিশ্চিত কৰে। উপলব্ধ বিভিন্ন কাৰেণ্ট ৰেটিং (25A ৰ পৰা 150A) আৰু ভল্টেজ স্তৰত (220V ৰ পৰা 690V) ত, AHF এ নমনীয় বিন্যাস বিকল্পসমূহ প্ৰদান কৰে। বলপূৰ্বক বায়ু শীতল কৰা নিৰ্ভৰযোগ্য পৰিচালনাৰ নিশ্চয়তা প্ৰদান কৰে। এই তিনি-ফেজ তিনি-তাঁৰ ৰেক মাউন্ট সক্ৰিয় হাৰমনিক ফিল্টাৰে শক্তিৰ গুণগত মান আৰু ব্যৱস্থাৰ স্থিৰতা বৃদ্ধি কৰে।
মডেলৰ বিৱৰণ:
| Gy Gy | AHF | 0.4 | ৫০এ | / | 3L | R |
| এণ্টাৰপ্ৰাইজ ক'ড | সক্ৰিয় হাৰমনিক ফিল্টাৰ | ভল্টেজ স্তৰ ০.২২:২২০ভি ০.৪:৩৮০ভি±২০% ০.৫:৫০০V±২০% 0.69:690V±20% |
ৰেটেড ক্ষমতা (kvar) 25/50/75 /100/150A | 3L:Three-phase তিন-তাঁৰ | R:Rack মাউন্ট |
বৈশিষ্ট্যসমূহ:
● DSP+CPLD সকলো ডিজিটেল নিয়ন্ত্ৰণ কোৰ, তিনি-স্তৰৰ টপোলজি প্ৰযুক্তি ব্যৱহাৰ কৰক,
উন্নত হাৰমনিক ধৰা পেলোৱা এলগৰিদম আৰু পিডব্লিউএম নিয়ন্ত্ৰণ কৌশল
হাৰমনিক কাৰেণ্টৰ সঠিক ক্ষতিপূৰণ।
● মডুলাৰ ডিজাইন গ্ৰহণ কৰা, যিয়ে একাধিকৰ সমান্তৰাল সংযোগৰ সুবিধা প্ৰদান কৰে
মডিউল, কম ঠাই লয় আৰু ৰক্ষণাবেক্ষণ কৰাটো সহজ।
● স্বাধীন বায়ু নলী আৰু স্বাধীন গুদামৰ গাঁথনিগত ডিজাইন
সঁজুলিৰ সুস্থিৰ কাৰ্য্যকলাপ নিশ্চিত কৰে।
● ই হাৰমনিকৰ ওপৰত হাৰমনিক ফিল্টাৰ কৰিব পাৰে, ২ৰ পৰা ৫০ লৈকে
হাৰমনিক, আৰু একে সময়তে তিনি-পৰ্যায়ৰ ভাৰসাম্যহীনতাৰ সমস্যা সমাধান কৰা।
● হাৰমনিক ফিল্টাৰিঙৰ হাৰ বেছি। যদি ক্ষমতাই অনুমতি দিয়ে, তেন্তে হাৰমনিক
বৰ্তমানৰ ফিল্টাৰিং হাৰ ৯৫% পৰ্যন্ত হ’ব পাৰে। 100% কাৰেণ্ট লিমিটিং ছেট কৰক
সঁজুলিৰ দীৰ্ঘম্যাদী সুস্থিৰ কাৰ্য্যকলাপ নিশ্চিত কৰিবলৈ আউটপুট।
আবেদন:
থ্ৰী-ফেজ থ্ৰী-ৱায়াৰ ৰেক মাউন্ট সক্ৰিয় হাৰমনিক ফিল্টাৰ বৈচিত্ৰময় খণ্ডসমূহৰ মাজত স্বচ্ছ শক্তি নিশ্চিত কৰা:
● শিল্প অটোমেচন:পৰিৱেশন বৃদ্ধি কৰা আৰু
হাৰমনিক বিকৃতি হ্ৰাস কৰি তিনি পৰ্যায়ৰ সঁজুলিৰ আয়ুসকাল।
● নবীকৰণযোগ্য শক্তি ব্যৱস্থা:নবীকৰণযোগ্য শক্তিক একত্ৰিত কৰা
হাৰমনিক কাৰেণ্টক লাঘৱ কৰি গ্ৰীডত নিৰৱচ্ছিন্নভাৱে উৎস।
● তেল আৰু গেছ উদ্যোগ:জটিলতাৰ বাবে সুস্থিৰ শক্তি প্ৰদান কৰা
কঠোৰ পৰিৱেশত কাৰ্য্যকলাপ, দক্ষতা আৰু সুৰক্ষা উন্নত কৰা।
● উৎপাদন উদ্ভিদ:1. হাৰমনিক হস্তক্ষেপ কম কৰা
জটিল উৎপাদন প্ৰক্ৰিয়া, সামঞ্জস্যপূৰ্ণ পণ্যৰ মানদণ্ড নিশ্চিত কৰা।
থ্ৰী-ফেজ থ্ৰী-তাঁৰৰ ৰেক মাউন্ট সক্ৰিয় হাৰমনিক ফিল্টাৰে শক্তিশালী আৰু থ্ৰী-ফেজৰ দাবীৰ বাবে অভিযোজিত হাৰমনিক প্ৰশমন সমাধান প্ৰয়োগ।
কাৰিকৰী প্ৰাচলসমূহ:
| 220V ছিৰিজ | 380V ছিৰিজ | 500V ছিৰিজ | 690V ছিৰিজ | ||
| উচ্চতা | < ২০০০ মিটাৰ, ২০০০ মিটাৰৰ ওপৰত, GB/T3859.2 অনুসৰি ডিৰেট | ||||
| পৰিৱেশৰ উষ্ণতা | -২০～+৫০°C | ||||
| আপেক্ষিক আর্দ্রতা | ≤90%, মাহেকীয়া হ'লে পৃষ্ঠত কোনো ঘনীভূত নহয় নূন্যতম তাপমাত্ৰা ২৫°C | ||||
| প্ৰদূষণৰ স্তৰ | তলত তৃতীয় স্তৰৰ তৃতীয় স্তৰ | ||||
| অপাৰেটিং ভল্টেজ | AC220V±20% | AC380V±20% | AC500V±20% | AC690V±20% | |
| কাৰ্য্য কম্পাঙ্ক | 50Hz±5% | ||||
| ক্ষতিপূৰণ কাৰেণ্ট | ২৫এ | ২৫/৫০/৭৫/১০০ /১৫০এ | ১০০এ | ১০০এ | |
| গ্ৰীড গঠন | L/N | 3P3W/3P4W | 3P3W/3P4W | 3P3W/3P4W | |
| ইউনিটৰ সংখ্যা সমান্তৰালভাৱে সংযুক্ত |
Ulimited | ||||
| সামগ্ৰিকভাৱে মেচিনৰ দক্ষতা | ≥৯৭% | ||||
| গ্ৰীড গঠন | 32kHz | 16kHz | 12.8kHz | 12.8kHz | |
| ক্ষতিপূৰণৰ পৰিসৰ | 2～50Times, একক ক্ষতিপূৰণৰ হাৰ নিয়ন্ত্ৰণযোগ্য | ||||
| ফলন নিৰ্বাচন | প্ৰতিক্ৰিয়াশীল শক্তি | প্ৰতিক্ৰিয়াশীল শক্তি, প্ৰতিক্ৰিয়াশীল শক্তি + বিষমতা | |||
| প্ৰতিক্ৰিয়াশীল শক্তি ক্ষতিপূৰণৰ হাৰ |
≥৯৫% | >৯২% | |||
| নিৰপেক্ষ ফিল্টাৰিং সামৰ্থ্য |
নিৰপেক্ষ ৰেখা ফিল্টাৰিং ক্ষমতা 3 গুণ ফেজৰ তুলনাত ফিল্টাৰিং ক্ষমতা | ||||
| সম্পূৰ্ণ সঁহাৰিৰ সময় | 10ms | :40ms | :40ms | :40ms | |
| হুলস্থূল | ≤60dB | ≤60dB | ≤65dB | ≤65dB | |
| নিয়ন্ত্ৰণ পদ্ধতি | 2-পথ RS485 আন্তঃপৃষ্ঠ (GPRS/WIFI সমৰ্থন কৰে) | ||||
| সুৰক্ষা সুৰক্ষা | অভাৰলোড, চফট্ ৱেৰ/হাৰ্ডৱেৰ অভাৰকাৰেণ্ট, গ্ৰীড অভাৰভোল্টেজ আৰু আণ্ডাৰভোল্টেজ, শক্তি বিকল, অতি উষ্ণতা, কম্পাঙ্ক অস্বাভাৱিকতা সুৰক্ষা আদি। | অভাৰলোড, চফট্ ৱেৰ/হাৰ্ডৱেৰ অভাৰকাৰেণ্ট, গ্ৰীড অভাৰভোল্টেজ আৰু আণ্ডাৰভোল্টেজ, গ্ৰীড ভল্টেজৰ ভাৰসাম্যহীনতা, শক্তি বিকলতা, অতি উষ্ণতা, কম্পাঙ্ক অস্বাভাৱিকতা, শ্বৰ্ট চাৰ্কিট সুৰক্ষা আদি। | |||
| সংস্থাপন পদ্ধতি | ৰেক/ৱাল-মাউণ্টেড | ৰেক | |||
| ইনকামিং লাইন | বেক ইনকামিং(ৰেক টাইপ) | পিছলৈ ইনকামিং লাইন | |||
| সুৰক্ষাৰ স্তৰ | IP20 | ||||
মডেল& স্পেচিফিকেশন:
| মডেলসমূহ | ||||
|---|---|---|---|---|

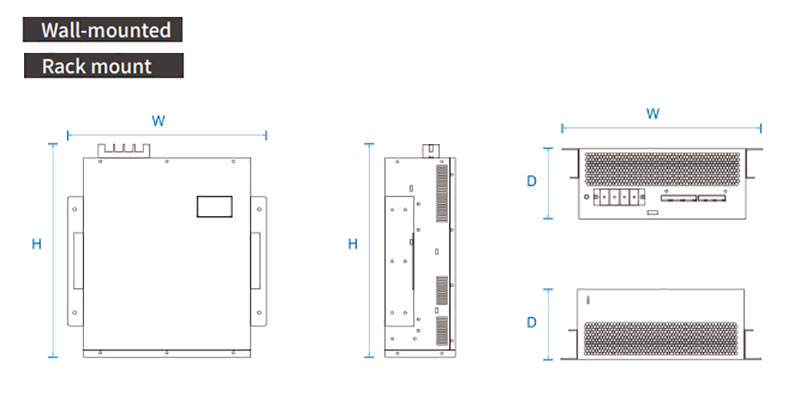

| মডেল নম্বৰ | ৰেট কাৰেণ্ট(A) | চিস্টেম ভল্টেজ (V) | মাত্ৰা (d*w*h) | শীতল পদ্ধতি |
| Gy APF-0.22-25A/2L-R/W | 25 | 220 | ২২০*৩৩০*১৬০মিমি | বলপূৰ্বক বায়ু শীতল কৰা |
| Gy APF-0.4-25A/4L-R/W | 25 | ৩৮০±২০% | ৪৬০*৪৯০*৮৯মিমি | |
| Gy APF-0.4-50A/4L-R/W | 50 | ৩৮০±২০% | ৪৬০*৪৯০*৮৯মিমি | |
| Gy APF-0.4-75A/4L-R/W | 75 | ৩৮০±২০% | ৫০০*৫১০*১৯০মিমি | |
| Gy APF-0.4-100A/4L-R/W | 100 | ৩৮০±২০% | ৫০০*৫৫০*২৪০মিমি | |
| Gy APF-0.4-150A/4L-R/W | 150 | ৩৮০±২০% | ৫০০*৫৫০*২৪০মিমি | |
| Gy APF-0.5-100A/4L-R/W | 100 | ৫০০±২০% | ৪৯৫*৬৭৫*২৭৫মিমি | |
| Gy APF-0.69-100A/4L-R/W | 100 | ৬৯০±২০% | ৪৯৫*৬৭৫*২৭৫মিমি | |
