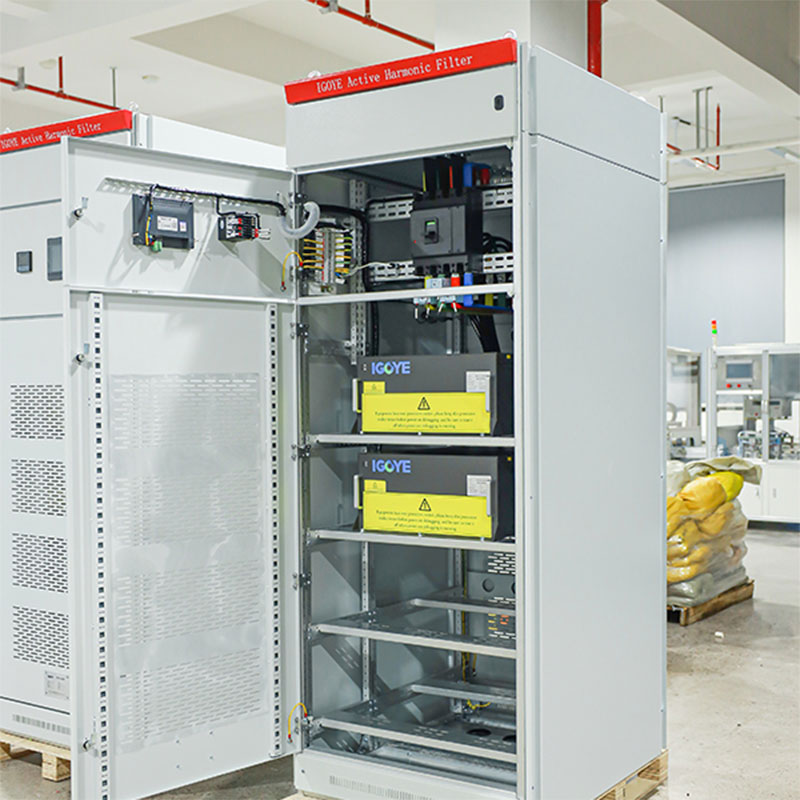

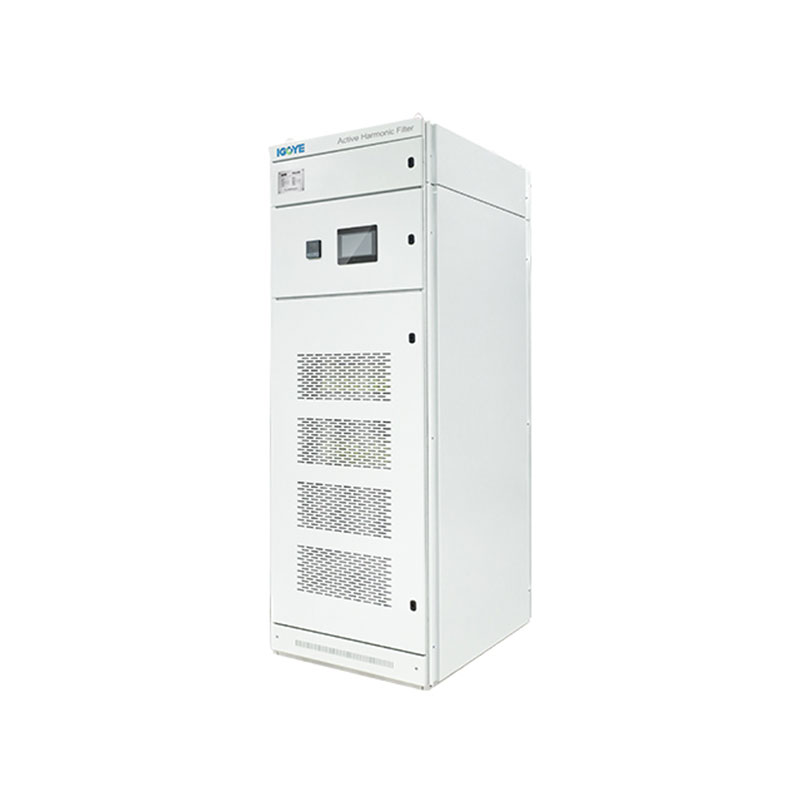

220V কেবিনেট-টাইপ সক্ৰিয় হাৰমনিক ফিল্টাৰ
গেয়া হৈছে এজন পেছাদাৰী সক্ৰিয় হাৰমনিক ফিল্টাৰ চীন ৰপ্তানিকাৰক। 220V কেবিনেট-ধৰণৰ সক্ৰিয় হাৰমনিক ফিল্টাৰে একক আৰু থ্ৰী-ফেজ (4-তাঁৰ) 220V ব্যৱস্থাৰ বাবে হাৰমনিক প্ৰশমন প্ৰদান কৰে। ডিজিটেল নিয়ন্ত্ৰণ ব্যৱহাৰ কৰে, এটা মডিউলাৰ কেবিনেট ডিজাইন আছে আৰু 50th হাৰমনিকলৈকে ক্ষতিপূৰণ দিয়ে, ভাৰসাম্যহীনতাক সম্বোধন কৰে। ডাটা চেণ্টাৰ, চিকিৎসা আৰু লঘু ঔদ্যোগিক প্ৰয়োগৰ বাবে আদৰ্শ।
220V কেবিনেট-ধৰণৰ সক্ৰিয় হাৰমনিক ফিল্টাৰ (APF) ত একক-ফেজ আৰু তিনি-ফেজ চাৰি-তাঁৰযুক্ত ব্যৱস্থাৰ বাবে ফলপ্ৰসূ হাৰমনিক প্ৰশমন প্ৰদান কৰা হয়। ডিএছপি+চিপিএলডি ডিজিটেল নিয়ন্ত্ৰণ আৰু তিনিস্তৰৰ ট'প'লজি ব্যৱহাৰ কৰি এই এপিএফে ৫০ সংখ্যক ক্ৰমলৈকে হাৰমনিকৰ বাবে সঠিকভাৱে ক্ষতিপূৰণ দিয়ে, একে সময়তে তিনিটা পৰ্যায়ৰ ভাৰসাম্যহীনতাক সম্বোধন কৰে। ইয়াৰ মডিউলাৰ ডিজাইনে সমান্তৰাল সংযোগৰ যোগেদি স্কেলেবল ক্ষমতা সক্ষম কৰে। 220V কেবিনেট-ধৰণৰ সক্ৰিয় হাৰমনিক ফিল্টাৰে নিৰ্ভৰযোগ্য কাৰ্য্যৰ নিশ্চয়তা প্ৰদান কৰে। বিভিন্ন বৰ্তমানৰ ৰেটিঙত উপলব্ধ এই এপিএফে ব্যাপক শক্তিৰ মান বৃদ্ধি প্ৰদান কৰে। 220V মডেল বিশেষভাৱে 220V ব্যৱস্থাৰ বাবে ডিজাইন কৰা হৈছে, এই ভল্টেজ পৰিসৰত অনুকূল পৰিৱেশন নিশ্চিত কৰা হৈছে।
মডেলৰ বিৱৰণ:
| Gy Gy | AHF | 0.22 | ৫০এ | / | 4L | C |
| এণ্টাৰপ্ৰাইজ ক'ড | সক্ৰিয় হাৰমনিক ফিল্টাৰ | ভল্টেজ স্তৰ ০.২২:২২০ভি |
ৰেটেড ক্ষমতা (kvar) 25/50/75 /100/150A | 2L:এক-ফেজ 3L:Three-phase 4L:Three-phase চাৰি-তাঁৰ |
C:কেবিনেট |
বৈশিষ্ট্যসমূহ:
● হাৰমনিক কাৰেণ্টৰ সঠিক ক্ষতিপূৰণ লাভ কৰিবলৈ DSP+CPLD সকলো ডিজিটেল নিয়ন্ত্ৰণ কোৰ, তিনি-স্তৰৰ টপোলজি প্ৰযুক্তি, উন্নত হাৰমনিক ধৰা পেলোৱা এলগৰিদম আৰু পিডব্লিউএম নিয়ন্ত্ৰণ কৌশল ব্যৱহাৰ কৰক।
● মডুলাৰ ডিজাইন গ্ৰহণ কৰা, যিয়ে একাধিক মডিউলৰ সমান্তৰাল সংযোগৰ সুবিধা প্ৰদান কৰে, কম ঠাই লয় আৰু ইয়াক ৰক্ষণাবেক্ষণ কৰাটো সহজ।
● স্বাধীন বায়ু নলী আৰু স্বাধীন গুদামৰ গাঁথনিগত ডিজাইনে সঁজুলিৰ সুস্থিৰ কাৰ্য্যকলাপ নিশ্চিত কৰে।
● ই হাৰমনিকৰ হাৰমনিকত হাৰমনিক ফিল্টাৰ কৰিব পাৰে, ২ৰ পৰা ৫০ হাৰমনিকৰ পৰা, আৰু একে সময়তে তিনি-ফেজৰ ভাৰসাম্যহীনতাৰ সমস্যা সমাধান কৰিব পাৰে।
● হাৰমনিক ফিল্টাৰিঙৰ হাৰ বেছি। যদি ক্ষমতাই অনুমতি দিয়ে, তেন্তে হাৰমনিক কাৰেণ্ট ফিল্টাৰিং হাৰ ৯৫% পৰ্যন্ত হ’ব পাৰে। সঁজুলিৰ দীৰ্ঘম্যাদী সুস্থিৰ কাৰ্য্যকলাপ নিশ্চিত কৰিবলৈ ১০০% কাৰেণ্ট সীমিত আউটপুট নিৰ্ধাৰণ কৰক।
আবেদন:
220V কেবিনেট-ধৰণৰ সক্ৰিয় হাৰমনিক ফিল্টাৰসমূহ 220V ত উন্নত শক্তিৰ গুণগত মানৰ প্ৰয়োজন হোৱা প্ৰয়োগৰ বাবে উপযুক্ত:
● সৰুৰ পৰা মজলীয়া আকাৰৰ তথ্য কেন্দ্ৰসমূহ:স্পৰ্শকাতৰ সঁজুলিসমূহক সুৰক্ষা দিয়া আৰু হাৰমনিক বিকৃতি কমাই আপটাইম বজাই ৰখা।
● চিকিৎসা সুবিধা:220V ত জটিল চিকিৎসা সঁজুলিৰ নিৰ্ভৰযোগ্য কাৰ্য্যকলাপ নিশ্চিত কৰা, বিঘিনিৰ আশংকা হ্ৰাস কৰা।
● লঘু ঔদ্যোগিক প্ৰয়োগ:220V ত চলি থকা স্পৰ্শকাতৰ সঁজুলি আৰু প্ৰক্ৰিয়াসমূহৰ বাবে শক্তিৰ মান উন্নত কৰা।
● বাণিজ্যিক ভৱন:220V লোডৰ দ্বাৰা সৃষ্টি হোৱা হাৰমনিক কাৰেণ্ট হ্ৰাস কৰা, যেনে পোহৰ আৰু কাৰ্যালয়ৰ সঁজুলি।
220V কেবিনেট-ধৰণৰ সক্ৰিয় হাৰমনিক ফিল্টাৰে ২২০V ব্যৱস্থাত শক্তিৰ মানদণ্ড বৃদ্ধিৰ বাবে এটা লক্ষ্য সমাধান আগবঢ়ায়, সংবেদনশীল সঁজুলিৰ দক্ষ আৰু নিৰ্ভৰযোগ্য পৰিচালনাক প্ৰসাৰিত কৰে।
কাৰিকৰী প্ৰাচলসমূহ:
| 220V ছিৰিজ | 380V ছিৰিজ | 500V ছিৰিজ | 690V ছিৰিজ | ||
| উচ্চতা | < ২০০০ মিটাৰ, ২০০০ মিটাৰৰ ওপৰত, GB/T3859.2 অনুসৰি ডিৰেট | ||||
| পৰিৱেশৰ উষ্ণতা | -২০～+৫০°C | ||||
| আপেক্ষিক আর্দ্রতা | ≤90%, পৃষ্ঠত কোনো ঘনীভূতকৰণ নহয় যেতিয়া মাহেকীয়া নূন্যতম উষ্ণতা 25°C হয় | ||||
| প্ৰদূষণৰ স্তৰ | তলত তৃতীয় স্তৰৰ তৃতীয় স্তৰ | ||||
| অপাৰেটিং ভল্টেজ | AC220V±20% | AC380V±20% | AC500V±20% | AC690V±20% | |
| কাৰ্য্য কম্পাঙ্ক | 50Hz±5% | ||||
| ক্ষতিপূৰণ কাৰেণ্ট | ২৫এ | ২৫/৫০/৭৫/১০০ /১৫০এ | ১০০এ | ১০০এ | |
| গ্ৰীড গঠন | L/N | 3P3W/3P4W | 3P3W/3P4W | 3P3W/3P4W | |
| ইউনিটৰ সংখ্যা সমান্তৰালভাৱে সংযুক্ত |
Ulimited | ||||
| সামগ্ৰিকভাৱে মেচিনৰ দক্ষতা | ≥৯৭% | ||||
| গ্ৰীড গঠন | 32kHz | 16kHz | 12.8khz | 12.8khz | |
| ক্ষতিপূৰণৰ পৰিসৰ | 2～50Times, একক ক্ষতিপূৰণৰ হাৰ নিয়ন্ত্ৰণযোগ্য | ||||
| ফলন নিৰ্বাচন | প্ৰতিক্ৰিয়াশীল শক্তি | প্ৰতিক্ৰিয়াশীল শক্তি, প্ৰতিক্ৰিয়াশীল শক্তি + বিষমতা | |||
| প্ৰতিক্ৰিয়াশীল শক্তি ক্ষতিপূৰণৰ হাৰ |
≥৯৫% | >৯২% | |||
| নিৰপেক্ষ ফিল্টাৰিং সামৰ্থ্য |
নিৰপেক্ষ লাইন ফিল্টাৰিং ক্ষমতা ফেজ ফিল্টাৰিং ক্ষমতাৰ ৩ গুণ | ||||
| সম্পূৰ্ণ সঁহাৰিৰ সময় | 10ms | :40ms | :40ms | :40ms | |
| হুলস্থূল | ≤60dB | ≤60dB | ≤65dB | ≤65dB | |
| নিয়ন্ত্ৰণ পদ্ধতি | 2-পথ RS485 আন্তঃপৃষ্ঠ (GPRS/WIFI সমৰ্থন কৰে) | ||||
| সুৰক্ষা সুৰক্ষা | অভাৰলোড, চফট্ ৱেৰ/হাৰ্ডৱেৰ অভাৰকাৰেণ্ট, গ্ৰীড অভাৰভোল্টেজ আৰু আণ্ডাৰভোল্টেজ, শক্তি বিকলতা, অতি উষ্ণতা, কম্পাঙ্ক অস্বাভাৱিকতা সুৰক্ষা আদি। | অভাৰলোড, চফট্ ৱেৰ/হাৰ্ডৱেৰ অভাৰকাৰেণ্ট, গ্ৰীড অভাৰভোল্টেজ আৰু আণ্ডাৰভোল্টেজ, গ্ৰীড ভল্টেজৰ ভাৰসাম্যহীনতা, শক্তি বিকলতা, অতি উষ্ণতা, কম্পাঙ্ক অস্বাভাৱিকতা, শ্বৰ্ট চাৰ্কিট সুৰক্ষা আদি। | |||
| সংস্থাপন পদ্ধতি | ৰেক/ৱাল-মাউণ্টেড | ৰেক | |||
| ইনকামিং লাইন | বেক ইনকামিং(ৰেক টাইপ) | পিছলৈ ইনকামিং লাইন | |||
| সুৰক্ষাৰ স্তৰ | IP20 | ||||
মডেল& স্পেচিফিকেশন:
| কেবিনেট ডিভাইচ মডেল | ||||
|---|---|---|---|---|
| মডেল নম্বৰ | ক্ষতিপূৰণ ক্ষমতা (KVAR) | চিস্টেম ভল্টেজ (V) | মাত্ৰা (d*w*h) | শীতল পদ্ধতি |
| Gy APF-0.4-100A/4L-C | 100 | ৩৮০±২০% | ৮০০*১০০০*২২০০মিমি | বলপূৰ্বক বায়ু শীতল কৰা |
| Gy APF-0.4-150A/4L-C | 150 | ৩৮০±২০% | ৮০০*১০০০*২২০০মিমি | |
| Gy APF-0.4-200A/4L-C | 200 | ৩৮০±২০% | ৮০০*১০০০*২২০০মিমি | |
| Gy APF-0.4-250A/4L-C | 250 | ৩৮০±২০% | ৮০০*১০০০*২২০০মিমি | |
| Gy APF-0.4-300A/4L-C | 300 | ৩৮০±২০% | ৮০০*১০০০*২২০০মিমি | |
| Gy APF-0.4-400A/4L-C | 400 | ৩৮০±২০% | ৮০০*১০০০*২২০০মিমি | |
| Gy APF-0.5-300A/4L-C | 300 | ৫০০±২০% | ৮০০*১০০০*২২০০মিমি | |
| Gy APF-0.69-300A/4L-C | 300 | ৬৯০±২০% | ৮০০*১০০০*২২০০মিমি | |
