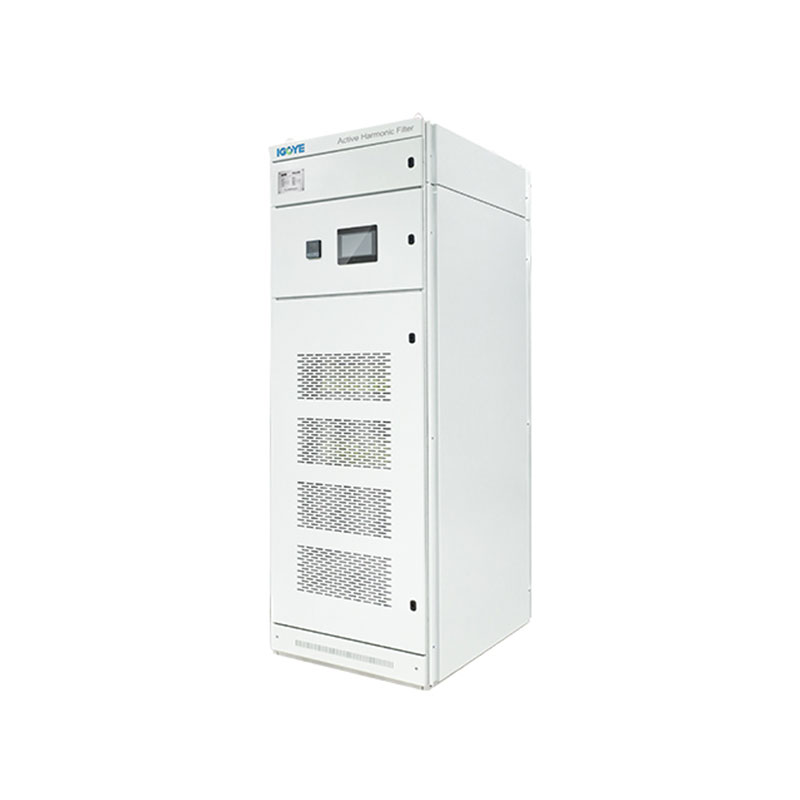

500V কেবিনেট-টাইপ সক্ৰিয় হাৰমনিক ফিল্টাৰ
500V কেবিনেট-ধৰণৰ সক্ৰিয় হাৰমনিক ফিল্টাৰে সস্তা মূল্যৰ সৈতে 500V 3-ফেজ (3/4-তাঁৰ) ব্যৱস্থাত হাৰমনিক মিটিগেট কৰে। ডিজিটেল নিয়ন্ত্ৰণ, মডুলাৰ ডিজাইন আৰু 50th হাৰমনিকলৈকে ক্ষতিপূৰণ দিয়ে, ভাৰসাম্যহীনতা সংশোধন কৰে। মধ্যমীয়া-ভোল্টেজ শক্তি বিতৰণ, গধুৰ উদ্যোগ, আৰু নবীকৰণযোগ্য শক্তি ব্যৱস্থাৰ বাবে আদৰ্শ। আপোনাৰ ব্যৱসায়িক লক্ষ্যৰ সৈতে মিল থকা এটা উক্তিৰ বাবে হাত আগবঢ়াওক!

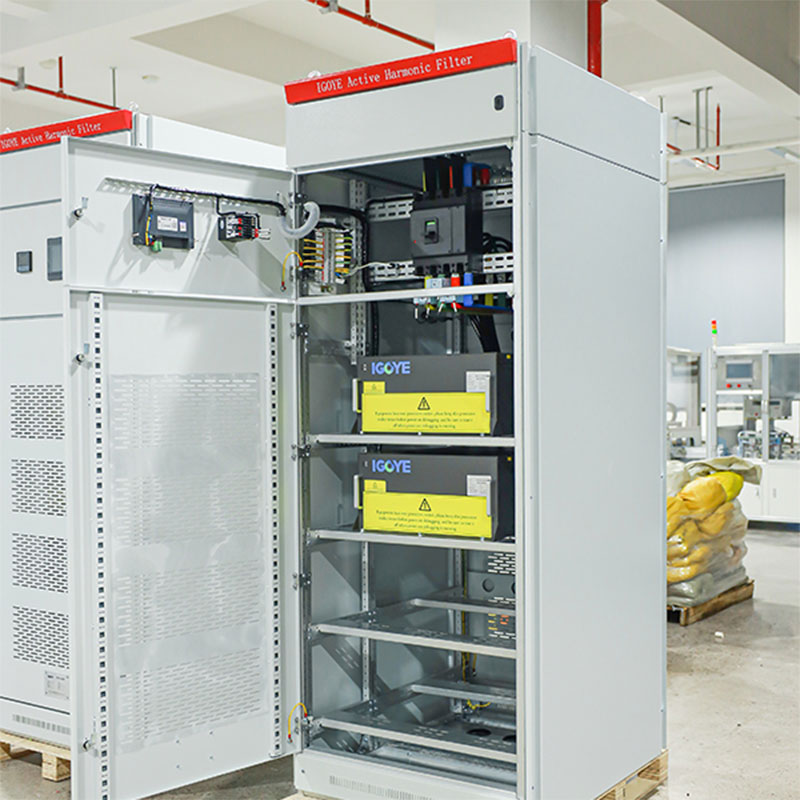

500V কেবিনেট-টাইপ এক্টিভ হাৰমনিক ফিল্টাৰ (APF) ত 500V তিন-ফেজ তিনি-তাঁৰ আৰু চাৰি-তাঁৰৰ বৈদ্যুতিক ব্যৱস্থাত হাৰমনিক প্ৰশমনৰ বাবে এটা উচ্চ-কাৰ্যক্ষম সমাধান উপস্থাপন কৰা হৈছে। উন্নত DSP+CPLD ডিজিটেল নিয়ন্ত্ৰণ আৰু এটা তিনি-স্তৰৰ ট'প'লজি ব্যৱহাৰ কৰি, এই APF এ 50th হাৰমনিকলৈকে নিখুঁত হাৰমনিক কাৰেণ্ট ক্ষতিপূৰণ লাভ কৰে, লগতে তিনি-ফেজ ভাৰসাম্যহীনতাকো সম্বোধন কৰে। ইয়াৰ মডিউলাৰ ডিজাইনে একাধিক এককৰ সমান্তৰাল সংযোগৰ যোগেদি স্কেলেবল ক্ষমতা সক্ষম কৰে। 500V কেবিনেট-ধৰণৰ সক্ৰিয় হাৰমনিক ফিল্টাৰে নিৰ্ভৰযোগ্য পৰিচালনা আৰু সহজ ৰক্ষণাবেক্ষণ নিশ্চিত কৰে। এই APF, 400A লৈকে উপলব্ধ কাৰেণ্ট ৰেটিং আৰু 400 লৈকে KVAR ক্ষমতাৰ সৈতে, 500V ব্যৱস্থাৰ বাবে ব্যাপক শক্তিৰ গুণগত মান উন্নয়ন প্ৰদান কৰে।
মডেলৰ বিৱৰণ:
| Gy Gy | AHF | 0.5 | ১০০এ | / | 4L | C |
| এণ্টাৰপ্ৰাইজ ক'ড | সক্ৰিয় হাৰমনিক ফিল্টাৰ | ভল্টেজ স্তৰ ০.৫:৫০০V±২০% |
ৰেটেড ক্ষমতা (KVAR)100A | 3L:Three-phase তিন-তাঁৰ 4L:Three-phase চাৰি-তাঁৰ |
C:কেবিনেট |
বৈশিষ্ট্যসমূহ:
● হাৰমনিক কাৰেণ্টৰ সঠিক ক্ষতিপূৰণ লাভ কৰিবলৈ DSP+CPLD সকলো ডিজিটেল নিয়ন্ত্ৰণ কোৰ, তিনি-স্তৰৰ টপোলজি প্ৰযুক্তি, উন্নত হাৰমনিক ধৰা পেলোৱা এলগৰিদম আৰু পিডব্লিউএম নিয়ন্ত্ৰণ কৌশল ব্যৱহাৰ কৰক।
● মডুলাৰ ডিজাইন গ্ৰহণ কৰা, যিয়ে একাধিক মডিউলৰ সমান্তৰাল সংযোগৰ সুবিধা প্ৰদান কৰে, কম ঠাই লয় আৰু ইয়াক ৰক্ষণাবেক্ষণ কৰাটো সহজ।
● স্বাধীন বায়ু নলী আৰু স্বাধীন গুদামৰ গাঁথনিগত ডিজাইনে সঁজুলিৰ সুস্থিৰ কাৰ্য্যকলাপ নিশ্চিত কৰে।
● ই হাৰমনিকৰ হাৰমনিকত হাৰমনিক ফিল্টাৰ কৰিব পাৰে, ২ৰ পৰা ৫০ হাৰমনিকৰ পৰা, আৰু একে সময়তে তিনি-ফেজৰ ভাৰসাম্যহীনতাৰ সমস্যা সমাধান কৰিব পাৰে।
● হাৰমনিক ফিল্টাৰিঙৰ হাৰ বেছি। যদি ক্ষমতাই অনুমতি দিয়ে, তেন্তে হাৰমনিক কাৰেণ্ট ফিল্টাৰিং হাৰ ৯৫% পৰ্যন্ত হ’ব পাৰে। সঁজুলিৰ দীৰ্ঘম্যাদী সুস্থিৰ কাৰ্য্যকলাপ নিশ্চিত কৰিবলৈ ১০০% কাৰেণ্ট সীমিত আউটপুট নিৰ্ধাৰণ কৰক।
আবেদন:
500V কেবিনেট-ধৰণৰ সক্ৰিয় হাৰমনিক ফিল্টাৰসমূহ মধ্যমীয়া-ভোল্টেজ ঔদ্যোগিক প্ৰয়োগসমূহত শক্তিৰ গুণগত মান বৃদ্ধিৰ বাবে ডিজাইন কৰা হৈছে:
● মধ্যমীয়া-ভোল্টেজ শক্তি বিতৰণ:হাৰমনিক বিকৃতিসমূহ হ্ৰাস কৰি আৰু ব্যৱস্থাপ্ৰণালীৰ কাৰ্যক্ষমতা উন্নত কৰি শক্তি বিতৰণ নেটৱৰ্কসমূহ স্থিতিশীল কৰা।
● গধুৰ ঔদ্যোগিক প্ৰক্ৰিয়া:উচ্চ হাৰমনিক কন্টেন্ট, যেনে খনন আৰু তেল আৰু গেছ থকা উদ্যোগসমূহত স্পৰ্শকাতৰ সঁজুলিৰ নিৰ্ভৰযোগ্য পৰিচালনা নিশ্চিত কৰা।
● নবীকৰণযোগ্য শক্তি ব্যৱস্থা (মধ্যমীয়া ভল্টেজ):মধ্যমীয়া-ভোল্টেজ নবীকৰণযোগ্য শক্তিৰ উৎসৰ সংযোগ বিন্দুত শক্তিৰ মান উন্নত কৰা।
● সামুদ্ৰিক আৰু অফশ্ব'ৰ প্ৰয়োগ:কঠোৰ পৰিৱেশত নিৰ্ভৰযোগ্য শক্তিৰ মানদণ্ড প্ৰদান কৰা য'ত ৫০০V ব্যৱস্থা সাধাৰণ।
500V কেবিনেট-ধৰণৰ সক্ৰিয় হাৰমনিক ফিল্টাৰে 500V প্ৰয়োগৰ দাবীত শক্তিৰ মানদণ্ড অনুকূল কৰাৰ বাবে এটা শক্তিশালী আৰু অভিযোজনযোগ্য সমাধান আগবঢ়ায়।
কাৰিকৰী প্ৰাচলসমূহ:
| 220V ছিৰিজ | 380V ছিৰিজ | 500V ছিৰিজ | 690V ছিৰিজ | ||
| উচ্চতা | < ২০০০ মিটাৰ, ২০০০ মিটাৰৰ ওপৰত, GB/T3859.2 অনুসৰি ডিৰেট | ||||
| পৰিৱেশৰ উষ্ণতা | -২০～+৫০°C | ||||
| আপেক্ষিক আর্দ্রতা | ≤90%, পৃষ্ঠত কোনো ঘনীভূতকৰণ নহয় যেতিয়া মাহেকীয়া নূন্যতম উষ্ণতা 25°C হয় | ||||
| প্ৰদূষণৰ স্তৰ | তলত তৃতীয় স্তৰৰ তৃতীয় স্তৰ | ||||
| অপাৰেটিং ভল্টেজ | AC220V±20% | AC380V±20% | AC500V±20% | AC690V±20% | |
| কাৰ্য্য কম্পাঙ্ক | 50Hz±5% | ||||
| ক্ষতিপূৰণ কাৰেণ্ট | ২৫এ | ২৫/৫০/৭৫/১০০ /১৫০এ | ১০০এ | ১০০এ | |
| গ্ৰীড গঠন | L/N | 3P3W/3P4W | 3P3W/3P4W | 3P3W/3P4W | |
| ইউনিটৰ সংখ্যা সমান্তৰালভাৱে সংযুক্ত |
Ulimited | ||||
| সামগ্ৰিকভাৱে মেচিনৰ দক্ষতা | ≥৯৭% | ||||
| গ্ৰীড গঠন | 32kHz | 16kHz | 12.8kHz | 12.8kHz | |
| ক্ষতিপূৰণৰ পৰিসৰ | 2～50times, একক ক্ষতিপূৰণৰ হাৰ নিয়ন্ত্ৰণযোগ্য | ||||
| ফলন নিৰ্বাচন | প্ৰতিক্ৰিয়াশীল শক্তি | প্ৰতিক্ৰিয়াশীল শক্তি, প্ৰতিক্ৰিয়াশীল শক্তি + বিষমতা | |||
| প্ৰতিক্ৰিয়াশীল শক্তি ক্ষতিপূৰণৰ হাৰ |
≥৯৫% | >৯২% | |||
| নিৰপেক্ষ ফিল্টাৰিং সামৰ্থ্য |
নিৰপেক্ষ লাইন ফিল্টাৰিং ক্ষমতা ফেজ ফিল্টাৰিং ক্ষমতাৰ ৩ গুণ | ||||
| সম্পূৰ্ণ সঁহাৰিৰ সময় | 10ms | :40ms | :40ms | :40ms | |
| হুলস্থূল | ≤60dB | ≤60dB | ≤65dB | ≤65dB | |
| নিয়ন্ত্ৰণ পদ্ধতি | 2-পথ RS485 আন্তঃপৃষ্ঠ (GPRS/WIFI সমৰ্থন কৰে) | ||||
| সুৰক্ষা সুৰক্ষা | অভাৰলোড, চফট্ ৱেৰ/হাৰ্ডৱেৰ অভাৰকাৰেণ্ট, গ্ৰীড অভাৰভোল্টেজ আৰু আণ্ডাৰভোল্টেজ, শক্তি বিকলতা, অতি উষ্ণতা, কম্পাঙ্ক অস্বাভাৱিকতা সুৰক্ষা আদি। | অভাৰলোড, চফট্ ৱেৰ/হাৰ্ডৱেৰ অভাৰকাৰেণ্ট, গ্ৰীড অভাৰভোল্টেজ আৰু আণ্ডাৰভোল্টেজ, গ্ৰীড ভল্টেজৰ ভাৰসাম্যহীনতা, শক্তি বিকলতা, অতি উষ্ণতা, কম্পাঙ্ক অস্বাভাৱিকতা, শ্বৰ্ট চাৰ্কিট সুৰক্ষা আদি। | |||
| সংস্থাপন পদ্ধতি | ৰেক/ৱাল-মাউণ্টেড | ৰেক | |||
| ইনকামিং লাইন | বেক ইনকামিং(ৰেক টাইপ) | পিছলৈ ইনকামিং লাইন | |||
| সুৰক্ষাৰ স্তৰ | IP20 | ||||
মডেল& স্পেচিফিকেশন:
| কেবিনেট ডিভাইচ মডেল | ||||
|---|---|---|---|---|
| মডেল নম্বৰ | ক্ষতিপূৰণ ক্ষমতা (KVAR) | চিস্টেম ভল্টেজ (V) | মাত্ৰা (d*w*h) | শীতল পদ্ধতি |
| Gy APF-0.4-100A/4L-C | 100 | ৩৮০±২০% | ৮০০*১০০০*২২০০মিমি | বলপূৰ্বক বায়ু শীতল কৰা |
| Gy APF-0.4-150A/4L-C | 150 | ৩৮০±২০% | ৮০০*১০০০*২২০০মিমি | |
| Gy APF-0.4-200A/4L-C | 200 | ৩৮০±২০% | ৮০০*১০০০*২২০০মিমি | |
| Gy APF-0.4-250A/4L-C | 250 | ৩৮০±২০% | ৮০০*১০০০*২২০০মিমি | |
| Gy APF-0.4-300A/4L-C | 300 | ৩৮০±২০% | ৮০০*১০০০*২২০০মিমি | |
| Gy APF-0.4-400A/4L-C | 400 | ৩৮০±২০% | ৮০০*১০০০*২২০০মিমি | |
| Gy APF-0.5-300A/4L-C | 300 | ৫০০±২০% | ৮০০*১০০০*২২০০মিমি | |
| Gy APF-0.69-300A/4L-C | 300 | ৬৯০±২০% | ৮০০*১০০০*২২০০মিমি | |
