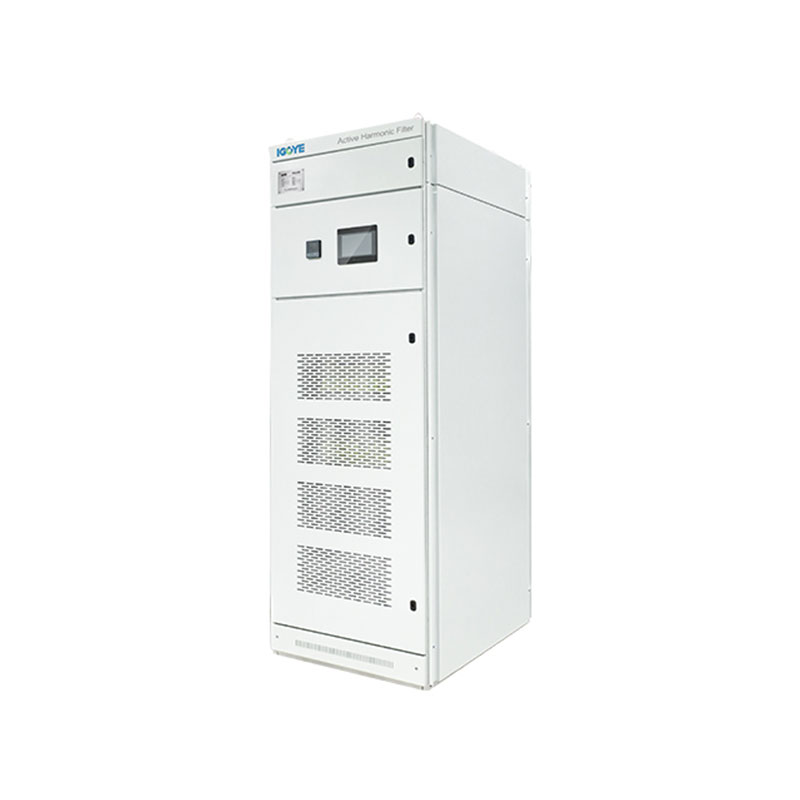

থ্ৰী-ফেজ থ্ৰী-তাঁৰৰ কেবিনেট-টাইপ সক্ৰিয় হাৰমনিক ফিল্টাৰ
Geya আপোনাক আপোনাৰ কোম্পানীৰ বাবে শ্ৰেষ্ঠ তিনি-ফেজ তিনি-তাঁৰযুক্ত কেবিনেট-ধৰণৰ সক্ৰিয় হাৰমনিক ফিল্টাৰ সমাধান প্ৰদান কৰে। ই ডিজিটেল নিয়ন্ত্ৰণ ব্যৱহাৰ কৰে, এটা মডিউলাৰ কেবিনেট ডিজাইন আছে আৰু 50th Harmonic লৈকে ক্ষতিপূৰণ দিয়ে। ডাটা চেণ্টাৰ, ঔদ্যোগিক পৰিৱেশ, আৰু নবীকৰণযোগ্য শক্তিৰ বাবে আদৰ্শ।
থ্ৰী-ফেজ থ্ৰী-ৱায়াৰ কেবিনেট-টাইপ এক্টিভ হাৰমনিক ফিল্টাৰ (এপিএফ)-এ থ্ৰী-ফেজ থ্ৰী-ৱায়াৰ পাৱাৰ চিষ্টেমৰ বাবে উন্নত হাৰমনিক প্ৰশমন প্ৰদান কৰে। DSP+CPLD ডিজিটেল নিয়ন্ত্ৰণ আৰু এটা তিনি-স্তৰৰ ট'প'লজি ব্যৱহাৰ কৰি, এই APF এ 50th হাৰমনিকলৈকে নিখুঁত হাৰমনিক কাৰেণ্ট ক্ষতিপূৰণ প্ৰদান কৰে। ইয়াৰ মডিউলাৰ ডিজাইনে স্কেলেবল ক্ষমতাৰ বাবে সমান্তৰাল সংযোগ সমৰ্থন কৰে। শক্তিশালী কেবিনেটৰ আৱৰণ আৰু স্বাধীন বায়ু নলীকাসমূহে নিৰ্ভৰযোগ্য কাৰ্য্য নিশ্চিত কৰে। বিভিন্ন ভল্টেজ আৰু কাৰেণ্ট ৰেটিঙত উপলব্ধ, তিনি-ফেজ তিনি-তাঁৰযুক্ত কেবিনেট-ধৰণৰ সক্ৰিয় হাৰমনিক ফিল্টাৰে বিভিন্ন প্ৰয়োগত শক্তিৰ মানদণ্ড ফলপ্ৰসূভাৱে উন্নত কৰে।
মডেলৰ বিৱৰণ:
| Gy Gy | AHF | 0.4 | ৫০এ | / | 3L | C |
| এণ্টাৰপ্ৰাইজ ক'ড | সক্ৰিয় হাৰমনিক ফিল্টাৰ | ভল্টেজ স্তৰ ০.২২:২২০ভি ০.৪:৩৮০ভি±২০% ০.৫:৫০০V±২০% 0.69:690V±20% |
ৰেটেড ক্ষমতা (kvar) 25/50/75 /100/150A | 3L:Three-phase | C:কেবিনেট |
বৈশিষ্ট্যসমূহ:
● হাৰমনিক কাৰেণ্টৰ সঠিক ক্ষতিপূৰণ লাভ কৰিবলৈ DSP+CPLD সকলো ডিজিটেল নিয়ন্ত্ৰণ কোৰ, তিনি-স্তৰৰ টপোলজি প্ৰযুক্তি, উন্নত হাৰমনিক ধৰা পেলোৱা এলগৰিদম আৰু পিডব্লিউএম নিয়ন্ত্ৰণ কৌশল ব্যৱহাৰ কৰক।

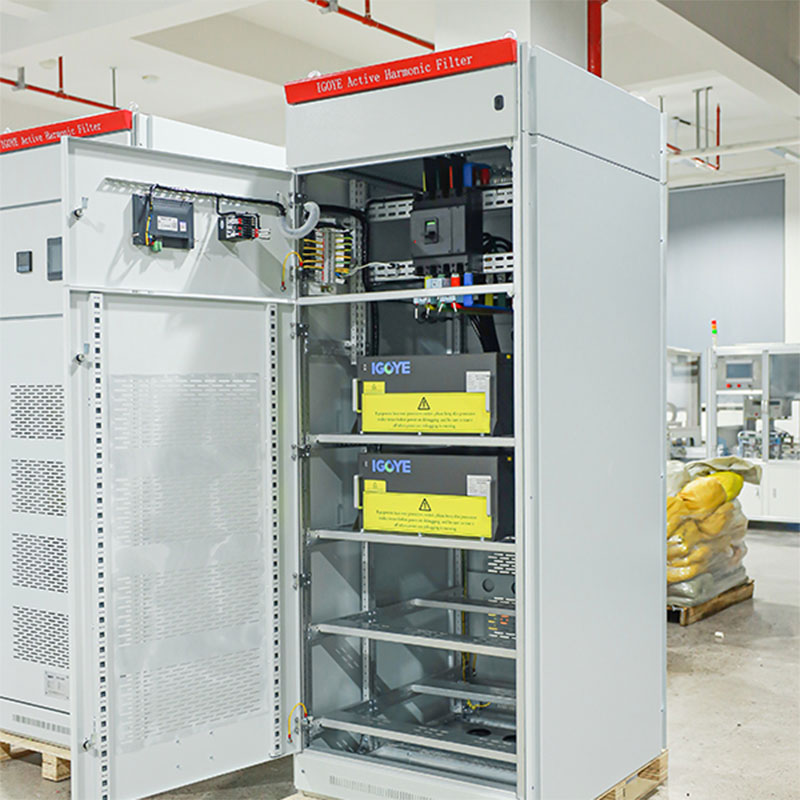

● মডুলাৰ ডিজাইন গ্ৰহণ কৰা, যিয়ে একাধিক মডিউলৰ সমান্তৰাল সংযোগৰ সুবিধা প্ৰদান কৰে, কম ঠাই লয় আৰু ইয়াক ৰক্ষণাবেক্ষণ কৰাটো সহজ।
● স্বাধীন বায়ু নলী আৰু স্বাধীন গুদামৰ গাঁথনিগত ডিজাইনে সঁজুলিৰ সুস্থিৰ কাৰ্য্যকলাপ নিশ্চিত কৰে।
● ই হাৰমনিকৰ হাৰমনিকত হাৰমনিক ফিল্টাৰ কৰিব পাৰে, ২ৰ পৰা ৫০ হাৰমনিকৰ পৰা, আৰু একে সময়তে তিনি-ফেজৰ ভাৰসাম্যহীনতাৰ সমস্যা সমাধান কৰিব পাৰে।
● হাৰমনিক ফিল্টাৰিঙৰ হাৰ বেছি। যদি ক্ষমতাই অনুমতি দিয়ে, তেন্তে হাৰমনিক কাৰেণ্ট ফিল্টাৰিং হাৰ ৯৫% পৰ্যন্ত হ’ব পাৰে। সঁজুলিৰ দীৰ্ঘম্যাদী সুস্থিৰ কাৰ্য্যকলাপ নিশ্চিত কৰিবলৈ ১০০% কাৰেণ্ট সীমিত আউটপুট নিৰ্ধাৰণ কৰক।
আবেদন:
তিনি-ফেজ তিনি-তাঁৰৰ কেবিনেট-ধৰণৰ সক্ৰিয় হাৰমনিক ফিল্টাৰসমূহ হাৰমনিক বিকৃতিৰ প্ৰতিহত কৰিবলৈ একাধিক ছেটিংছত মোতায়েন কৰা হয়:
● ডাটা চেণ্টাৰ:সংবেদনশীল আই টি সঁজুলি সুৰক্ষিত কৰা আৰু হাৰমনিক কাৰেণ্ট কমাই সুস্থিৰ কাৰ্য্য নিশ্চিত কৰা।
● ঔদ্যোগিক পৰিৱেশ:তিনি-পৰ্যায়ৰ তিনিটা তাঁৰৰ সঁজুলি আৰু প্ৰক্ৰিয়াৰ বাবে শক্তিৰ মান উন্নত কৰা, দক্ষতা আৰু নিৰ্ভৰযোগ্যতা বৃদ্ধি কৰা।
● উৎপাদন উদ্ভিদ:ভেৰিয়েবল ফ্ৰিকুৱেন্সি ড্ৰাইভ (VFD) আৰু অন্যান্য অৰৈখিক লোডৰ দ্বাৰা সৃষ্টি হোৱা হাৰমনিক বিকৃতি হ্ৰাস কৰা।
● তেল আৰু গেছ উদ্যোগ:উচ্চ হাৰমনিক বিষয়বস্তুৰ সৈতে দাবীদাৰ পৰিৱেশত সুস্থিৰ শক্তি যোগান নিশ্চিত কৰা।
● নবীকৰণযোগ্য শক্তি ব্যৱস্থা:হাৰমনিক সমস্যাসমূহ হ্ৰাস কৰি নবীকৰণযোগ্য শক্তিৰ উৎসসমূহক ফলপ্ৰসূভাৱে একত্ৰিত কৰা।
থ্ৰী-ফেজ থ্ৰী-ৱায়াৰ কেবিনেট-টাইপ এক্টিভ হাৰমনিক ফিল্টাৰে তিনি-ফেজ তিনিটা তাঁৰৰ ব্যৱস্থাত শক্তিৰ মানদণ্ড আৰু সঁজুলিৰ কাৰ্য্যক্ষমতা বৃদ্ধিৰ বাবে এটা লক্ষ্য সমাধান আগবঢ়ায়।
কাৰিকৰী প্ৰাচলসমূহ:
| 220V ছিৰিজ | 380V ছিৰিজ | 500V ছিৰিজ | 690V ছিৰিজ | ||
| উচ্চতা | < ২০০০ মিটাৰ, ২০০০ মিটাৰৰ ওপৰত, GB/T3859.2 অনুসৰি ডিৰেট | ||||
| পৰিৱেশৰ উষ্ণতা | -২০～+৫০°C | ||||
| আপেক্ষিক আর্দ্রতা | ≤90%, পৃষ্ঠত কোনো ঘনীভূতকৰণ নহয় যেতিয়া মাহেকীয়া নূন্যতম উষ্ণতা 25°C হয় | ||||
| প্ৰদূষণৰ স্তৰ | তলত তৃতীয় স্তৰৰ তৃতীয় স্তৰ | ||||
| অপাৰেটিং ভল্টেজ | AC220V±20% | AC380V±20% | AC500V±20% | AC690V±20% | |
| কাৰ্য্য কম্পাঙ্ক | 50Hz±5% | ||||
| ক্ষতিপূৰণ কাৰেণ্ট | ২৫এ | ২৫/৫০/৭৫/১০০ /১৫০এ | ১০০এ | ১০০এ | |
| গ্ৰীড গঠন | L/N | 3P3W/3P4W | 3P3W/3P4W | 3P3W/3P4W | |
| ইউনিটৰ সংখ্যা সমান্তৰালভাৱে সংযুক্ত |
Ulimited | ||||
| সামগ্ৰিকভাৱে মেচিনৰ দক্ষতা | ≥৯৭% | ||||
| গ্ৰীড গঠন | 32kHz | 16kHz | 12.8kHz | 12.8kHz | |
| ক্ষতিপূৰণৰ পৰিসৰ | 2～50Times, একক ক্ষতিপূৰণৰ হাৰ নিয়ন্ত্ৰণযোগ্য | ||||
| ফলন নিৰ্বাচন | প্ৰতিক্ৰিয়াশীল শক্তি | প্ৰতিক্ৰিয়াশীল শক্তি, প্ৰতিক্ৰিয়াশীল শক্তি + বিষমতা | |||
| প্ৰতিক্ৰিয়াশীল শক্তি ক্ষতিপূৰণৰ হাৰ |
≥৯৫% | >৯২% | |||
| নিৰপেক্ষ ফিল্টাৰিং সামৰ্থ্য |
নিৰপেক্ষ লাইন ফিল্টাৰিং ক্ষমতা ফেজ ফিল্টাৰিং ক্ষমতাৰ ৩ গুণ | ||||
| সম্পূৰ্ণ সঁহাৰিৰ সময় | 10ms | :40ms | :40ms | :40ms | |
| হুলস্থূল | ≤60dB | ≤60dB | ≤65dB | ≤65dB | |
| নিয়ন্ত্ৰণ পদ্ধতি | 2-পথ RS485 আন্তঃপৃষ্ঠ (GPRS/WIFI সমৰ্থন কৰে) | ||||
| সুৰক্ষা সুৰক্ষা | অভাৰলোড, চফট্ ৱেৰ/হাৰ্ডৱেৰ অভাৰকাৰেণ্ট, গ্ৰীড অভাৰভোল্টেজ আৰু আণ্ডাৰভোল্টেজ, শক্তি বিকলতা, অতি উষ্ণতা, কম্পাঙ্ক অস্বাভাৱিকতা সুৰক্ষা আদি। | অভাৰলোড, চফট্ ৱেৰ/হাৰ্ডৱেৰ অভাৰকাৰেণ্ট, গ্ৰীড অভাৰভোল্টেজ আৰু আণ্ডাৰভোল্টেজ, গ্ৰীড ভল্টেজৰ ভাৰসাম্যহীনতা, শক্তি বিকলতা, অতি উষ্ণতা, কম্পাঙ্ক অস্বাভাৱিকতা, শ্বৰ্ট চাৰ্কিট সুৰক্ষা আদি। | |||
| সংস্থাপন পদ্ধতি | ৰেক/ৱাল-মাউণ্টেড | ৰেক | |||
| ইনকামিং লাইন | বেক ইনকামিং(ৰেক টাইপ) | পিছলৈ ইনকামিং লাইন | |||
| সুৰক্ষাৰ স্তৰ | IP20 | ||||
মডেল& স্পেচিফিকেশন:
| কেবিনেট ডিভাইচ মডেল | ||||
|---|---|---|---|---|
| মডেল নম্বৰ | ক্ষতিপূৰণ ক্ষমতা (KVAR) | চিস্টেম ভল্টেজ (V) | মাত্ৰা (d*w*h) | শীতলতা পদ্ধতি |
| Gy APF-0.4-100A/4L-C | 100 | ৩৮০±২০% | ৮০০*১০০০*২২০০মিমি | বলপূৰ্বক বায়ু শীতল কৰা |
| Gy APF-0.4-150A/4L-C | 150 | ৩৮০±২০% | ৮০০*১০০০*২২০০মিমি | |
| Gy APF-0.4-200A/4L-C | 200 | ৩৮০±২০% | ৮০০*১০০০*২২০০মিমি | |
| Gy APF-0.4-250A/4L-C | 250 | ৩৮০±২০% | ৮০০*১০০০*২২০০মিমি | |
| Gy APF-0.4-300A/4L-C | 300 | ৩৮০±২০% | ৮০০*১০০০*২২০০মিমি | |
| Gy APF-0.4-400A/4L-C | 400 | ৩৮০±২০% | ৮০০*১০০০*২২০০মিমি | |
| Gy APF-0.5-300A/4L-C | 300 | ৫০০±২০% | ৮০০*১০০০*২২০০মিমি | |
| Gy APF-0.69-300A/4L-C | 300 | ৬৯০±২০% | ৮০০*১০০০*২২০০মিমি | |
