পণ্যসমূহ

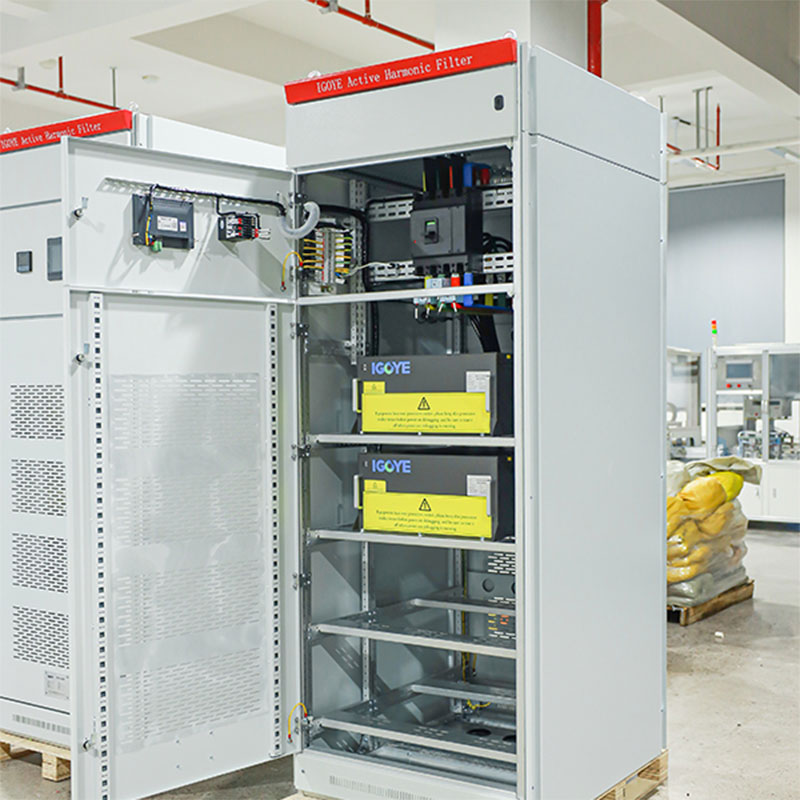

তিনি-ফেজ চাৰি-তাঁৰযুক্ত কেবিনেট-ধৰণৰ সক্ৰিয় হাৰমনিক ফিল্টাৰ
চীনৰ তিনি-ফেজ চাৰি তাঁৰৰ কেবিনেট টাইপৰ সক্ৰিয় হাৰমনিক ফিল্টাৰ হৈছে বজাৰলৈ ঠেলি দিয়া শেহতীয়া মডেল। ডিজিটেল নিয়ন্ত্ৰণ ব্যৱহাৰ কৰে, এটা মডিউলাৰ কেবিনেট ডিজাইন আছে আৰু 50th হাৰমনিকলৈকে ক্ষতিপূৰণ দিয়ে, ভাৰসাম্যহীনতা আৰু নিৰপেক্ষ লাইন হাৰমনিকৰ সম্বোধন কৰে। ডাটা চেণ্টাৰ, চিকিৎসালয় আৰু উদ্যোগিক সুবিধাৰ বাবে আদৰ্শ। আপোনাৰ ব্যৱসায়িক প্ৰয়োজন অনুসৰি এটা কাষ্টমাইজড মূল্য নিৰ্ধাৰণৰ প্ৰস্তাৱ লাভ কৰিবলৈ আজিয়েই আমাৰ সৈতে যোগাযোগ কৰক!
তিনি-ফেজ চাৰি তাঁৰৰ কেবিনেট-টাইপ এক্টিভ হাৰমনিক ফিল্টাৰ (APF) চাৰিটা তাঁৰৰ শক্তি ব্যৱস্থাত হাৰমনিক প্ৰশমনৰ বাবে শক্তিশালী সমাধান। DSP+CPLD ডিজিটেল নিয়ন্ত্ৰণ আৰু এটা তিনি-স্তৰৰ টপোলজি ব্যৱহাৰ কৰি, এই APF ৫০ নং হাৰমনিকলৈকে নিখুঁত হাৰমনিক ক্ষতিপূৰণ প্ৰদান কৰে, সম্বোধন কৰি তিনি-পৰ্যায়ৰ ভাৰসাম্যহীনতা আৰু নিৰপেক্ষ ৰেখাৰ হাৰমনিক। মডিউলাৰ ডিজাইনে অনুমতি দিয়ে সমান্তৰাল সংযোগৰ যোগেদি স্কেলেবল ক্ষমতাৰ বাবে। ৰবষ্টত ৰখা হৈছে স্বাধীন বায়ু নলীৰ সৈতে কেবিনেট, থ্ৰী-ফেজ চাৰি-তাঁৰৰ কেবিনেট-টাইপ সক্ৰিয় হাৰমনিক ফিল্টাৰে দাবীদাৰ পৰিৱেশত নিৰ্ভৰযোগ্য কাৰ্য্য নিশ্চিত কৰে। ভল্টেজ আৰু কাৰেণ্ট ৰেটিংসমূহৰ এটা পৰিসৰত উপলব্ধ, এই APF ব্যাপক শক্তিৰ গুণগত মান উন্নয়ন।
মডেলৰ বিৱৰণ:
| Gy Gy | AHF | 0.4 | ৫০এ | / | 4L | C |
| এণ্টাৰপ্ৰাইজ ক'ড | সক্ৰিয় হাৰমনিক ফিল্টাৰ | ভল্টেজ স্তৰ ০.২২:২২০ভি ০.৪:৩৮০ভি±২০% ০.৫:৫০০V±২০% 0.69:690V±20% |
ৰেটেড ক্ষমতা (kvar) 25/50/75 /100/150A | 4L:Three-phase চাৰি-তাঁৰ | C:কেবিনেট |
বৈশিষ্ট্যসমূহ:
● DSP+CPLD সকলো ডিজিটেল নিয়ন্ত্ৰণ কোৰ, তিনি-স্তৰৰ টপোলজি প্ৰযুক্তি ব্যৱহাৰ কৰক,
উন্নত হাৰমনিক ধৰা পেলোৱা এলগৰিদম আৰু পিডব্লিউএম নিয়ন্ত্ৰণ কৌশল
হাৰমনিক কাৰেণ্টৰ সঠিক ক্ষতিপূৰণ।
● মডুলাৰ ডিজাইন গ্ৰহণ কৰা, যিয়ে একাধিকৰ সমান্তৰাল সংযোগৰ সুবিধা প্ৰদান কৰে
মডিউল, কম ঠাই লয় আৰু ৰক্ষণাবেক্ষণ কৰাটো সহজ।
● স্বাধীন বায়ু নলী আৰু স্বাধীন গুদামৰ গাঁথনিগত ডিজাইন
সঁজুলিৰ সুস্থিৰ কাৰ্য্যকলাপ নিশ্চিত কৰে।
● ই হাৰমনিকৰ ওপৰত হাৰমনিক ফিল্টাৰ কৰিব পাৰে, ২ৰ পৰা ৫০ লৈকে
হাৰমনিক, আৰু একে সময়তে তিনি-পৰ্যায়ৰ ভাৰসাম্যহীনতাৰ সমস্যা সমাধান কৰা।
● হাৰমনিক ফিল্টাৰিঙৰ হাৰ বেছি। যদি ক্ষমতাই অনুমতি দিয়ে, তেন্তে হাৰমনিক
বৰ্তমানৰ ফিল্টাৰিং হাৰ ৯৫% পৰ্যন্ত হ’ব পাৰে। 100% কাৰেণ্ট লিমিটিং ছেট কৰক
সঁজুলিৰ দীৰ্ঘম্যাদী সুস্থিৰ কাৰ্য্যকলাপ নিশ্চিত কৰিবলৈ আউটপুট।
আবেদন:
তিনি-ফেজ চাৰি-তাঁৰৰ কেবিনেট-ধৰণৰ সক্ৰিয় হাৰমনিক ফিল্টাৰ বৰ্ধিত শক্তিৰ মানদণ্ডৰ প্ৰয়োজনীয় বিভিন্ন খণ্ডত:
● ডাটা চেণ্টাৰ:স্পৰ্শকাতৰ সঁজুলি আৰু সুৰক্ষিত কৰা
হাৰমনিক কাৰেণ্ট আৰু নিৰপেক্ষ হ্ৰাস কৰি কাৰ্য্যকৰী স্থিৰতা বজাই ৰখা
লাইন ইছ্যু।
● চিকিৎসালয়:জটিল চিকিৎসাৰ বাবে নিৰ্ভৰযোগ্য শক্তি নিশ্চিত কৰা
সঁজুলি, হাৰমনিক বিকৃতিৰ ফলত হোৱা বিঘিনি কমাই দিয়া।
● শিল্প সুবিধা:ক্ষমতাৰ মান উন্নত কৰাৰ বাবে
সংবেদনশীল চাৰি তাঁৰৰ সঁজুলি আৰু প্ৰক্ৰিয়া, দক্ষতা বৃদ্ধি আৰু
নিৰ্ভৰযোগ্যতা।
● বাণিজ্যিক ভৱন:ৰ পৰা হাৰমনিক বিকৃতি হ্ৰাস কৰা
কম্পিউটাৰ, পোহৰ, আৰু HVAC ব্যৱস্থাকে ধৰি বিভিন্ন লোড।
● নবীকৰণযোগ্য শক্তি সংহতি:মসৃণৰ সুবিধা প্ৰদান কৰা
নবীকৰণযোগ্য শক্তিৰ উৎসসমূহক হাৰমনিকৰ সৈতে সম্বোধন কৰি গ্ৰীডলৈ সংহতি
উদ্বেগ।
তিনি-ফেজ চাৰি-তাঁৰযুক্ত কেবিনেট-টাইপ সক্ৰিয় হাৰমনিক ফিল্টাৰে এটা ক্ষমতাৰ মান আৰু সঁজুলি অনুকূল কৰাৰ বাবে বিস্তৃত সমাধান চাৰি-তাঁৰৰ ব্যৱস্থাত পৰিৱেশন।
কাৰিকৰী প্ৰাচলসমূহ:
| 220V ছিৰিজ | 380V ছিৰিজ | 500V ছিৰিজ | 690V ছিৰিজ | ||
| উচ্চতা | < ২০০০ মিটাৰ, ২০০০ মিটাৰৰ ওপৰত, GB/T3859.2 অনুসৰি ডিৰেট | ||||
| পৰিৱেশৰ উষ্ণতা | -২০～+৫০°C | ||||
| আপেক্ষিক আর্দ্রতা | ≤90%, মাহেকীয়া হ'লে পৃষ্ঠত কোনো ঘনীভূত নহয় নূন্যতম তাপমাত্ৰা ২৫°C | ||||
| প্ৰদূষণৰ স্তৰ | তলত তৃতীয় স্তৰৰ তৃতীয় স্তৰ | ||||
| অপাৰেটিং ভল্টেজ | AC220V±20% | AC380V±20% | AC500V±20% | AC690V±20% | |
| কাৰ্য্য কম্পাঙ্ক | 50Hz±5% | ||||
| ক্ষতিপূৰণ কাৰেণ্ট | ২৫এ | ২৫/৫০/৭৫/১০০ /১৫০এ | ১০০এ | ১০০এ | |
| গ্ৰীড গঠন | L/N | 3P3W/3P4W | 3P3W/3P4W | 3P3W/3P4W | |
| ইউনিটৰ সংখ্যা সমান্তৰালভাৱে সংযুক্ত |
Ulimited | ||||
| সামগ্ৰিকভাৱে মেচিনৰ দক্ষতা | ≥৯৭% | ||||
| গ্ৰীড গঠন | 32kHz | 16kHz | 12.8kHz | 12.8kHz | |
| ক্ষতিপূৰণৰ পৰিসৰ | 2～50Times, একক ক্ষতিপূৰণৰ হাৰ নিয়ন্ত্ৰণযোগ্য | ||||
| ফলন নিৰ্বাচন | প্ৰতিক্ৰিয়াশীল শক্তি | প্ৰতিক্ৰিয়াশীল শক্তি, প্ৰতিক্ৰিয়াশীল শক্তি + বিষমতা | |||
| প্ৰতিক্ৰিয়াশীল শক্তি ক্ষতিপূৰণৰ হাৰ |
≥৯৫% | >৯২% | |||
| নিৰপেক্ষ ফিল্টাৰিং সামৰ্থ্য |
নিৰপেক্ষ ৰেখা ফিল্টাৰিং ক্ষমতা 3 গুণ ফেজৰ তুলনাত ফিল্টাৰিং ক্ষমতা | ||||
| সম্পূৰ্ণ সঁহাৰিৰ সময় | 10ms | :40ms | :40ms | :40ms | |
| হুলস্থূল | ≤60dB | ≤60dB | ≤65dB | ≤65dB | |
| নিয়ন্ত্ৰণ পদ্ধতি | 2-পথ RS485 আন্তঃপৃষ্ঠ (GPRS/WIFI সমৰ্থন কৰে) | ||||
| সুৰক্ষা সুৰক্ষা | অভাৰলোড, চফট্ ৱেৰ/হাৰ্ডৱেৰ অভাৰকাৰেণ্ট, গ্ৰীড অভাৰভোল্টেজ আৰু আণ্ডাৰভোল্টেজ, শক্তি বিকল, অতি উষ্ণতা, কম্পাঙ্ক অস্বাভাৱিকতা সুৰক্ষা আদি। | অভাৰলোড, চফট্ ৱেৰ/হাৰ্ডৱেৰ অভাৰকাৰেণ্ট, গ্ৰীড অভাৰভোল্টেজ আৰু আণ্ডাৰভোল্টেজ, গ্ৰীড ভল্টেজৰ ভাৰসাম্যহীনতা, শক্তি বিকলতা, অতি উষ্ণতা, কম্পাঙ্ক অস্বাভাৱিকতা, শ্বৰ্ট চাৰ্কিট সুৰক্ষা আদি। | |||
| সংস্থাপন পদ্ধতি | ৰেক/ৱাল-মাউণ্টেড | ৰেক | |||
| ইনকামিং লাইন | বেক ইনকামিং(ৰেক টাইপ) | পিছলৈ ইনকামিং লাইন | |||
| সুৰক্ষাৰ স্তৰ | IP20 | ||||
মডেল& স্পেচিফিকেশন:
| কেবিনেট ডিভাইচ মডেল | ||||
|---|---|---|---|---|
| মডেল নম্বৰ | ক্ষতিপূৰণ ক্ষমতা (KVAR) | চিস্টেম ভল্টেজ (V) | মাত্ৰা (d*w*h) | শীতল পদ্ধতি |
| Gy APF-0.4-100A/4L-C | 100 | ৩৮০±২০% | ৮০০*১০০০*২২০০মিমি | বলপূৰ্বক বায়ু শীতল কৰা |
| Gy APF-0.4-150A/4L-C | 150 | ৩৮০±২০% | ৮০০*১০০০*২২০০মিমি | |
| Gy APF-0.4-200A/4L-C | 200 | ৩৮০±২০% | ৮০০*১০০০*২২০০মিমি | |
| Gy APF-0.4-250A/4L-C | 250 | ৩৮০±২০% | ৮০০*১০০০*২২০০মিমি | |
| Gy APF-0.4-300A/4L-C | 300 | ৩৮০±২০% | ৮০০*১০০০*২২০০মিমি | |
| Gy APF-0.4-400A/4L-C | 400 | ৩৮০±২০% | ৮০০*১০০০*২২০০মিমি | |
| Gy APF-0.5-300A/4L-C | 300 | ৫০০±২০% | ৮০০*১০০০*২২০০মিমি | |
| Gy APF-0.69-300A/4L-C | 300 | ৬৯০±২০% | ৮০০*১০০০*২২০০মিমি | |
: তিনি-ফেজ চাৰি-তাঁৰযুক্ত কেবিনেট-ধৰণৰ সক্ৰিয় হাৰমনিক ফিল্টাৰ
