পণ্যসমূহ

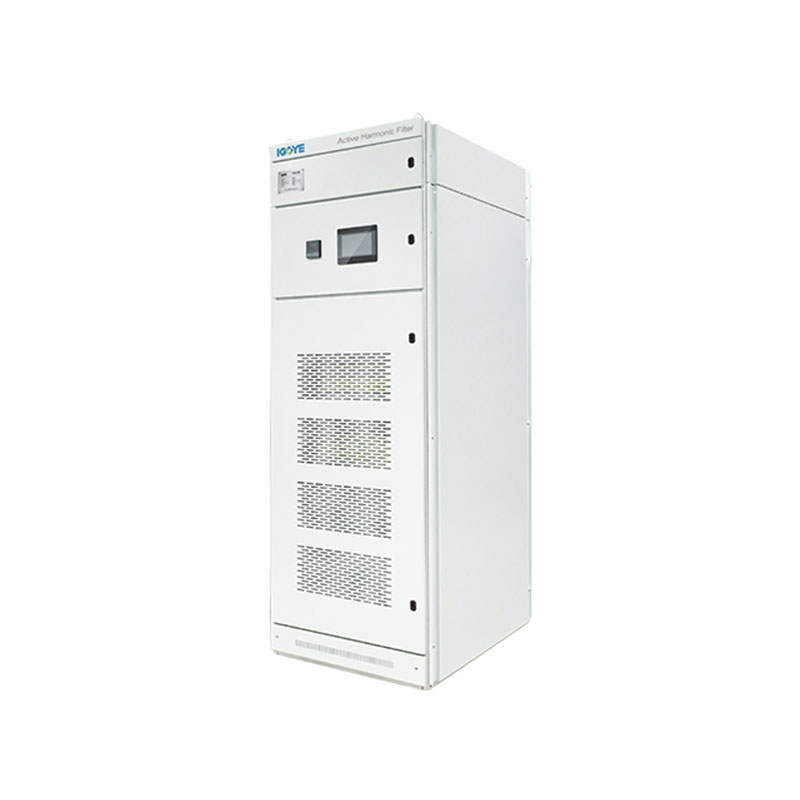

380V কেবিনেট-টাইপ সক্ৰিয় হাৰমনিক ফিল্টাৰ
প্ৰিমিয়াম মানৰ সৈতে Geya 380V কেবিনেট-টাইপ সক্ৰিয় হাৰমনিক ফিল্টাৰে 3-ফেজ (3/4-তাঁৰ) 380V ব্যৱস্থাৰ বাবে হাৰমনিক প্ৰশমন প্ৰদান কৰে। ডিজিটেল নিয়ন্ত্ৰণ ব্যৱহাৰ কৰে, এটা মডিউলাৰ কেবিনেট ডিজাইন আছে আৰু ৫০ নং হাৰমনিকলৈকে ক্ষতিপূৰণ দিয়ে, ভাৰসাম্যহীনতা সংশোধন কৰে। ডাটা চেণ্টাৰ, ঔদ্যোগিক স্বয়ংক্ৰিয়কৰণ, আৰু নবীকৰণযোগ্য শক্তি সংহতিৰ বাবে আদৰ্শ। আমি কেনেকৈ ডাঙৰ মূল্যত টেইলাৰড সমাধান দিব পাৰো সেই বিষয়ে জানিবলৈ হাত আগবঢ়াওক।
380V কেবিনেট-টাইপ এক্টিভ হাৰমনিক ফিল্টাৰ (APF) ত তিনি-ফেজ তিনিটা তাঁৰ আৰু চাৰি তাঁৰৰ ব্যৱস্থাত হাৰমনিক প্ৰশমনৰ বাবে এটা শক্তিশালী সমাধান আগবঢ়োৱা হৈছে। উন্নত DSP+CPLD ডিজিটেল নিয়ন্ত্ৰণ আৰু এটা তিনি-স্তৰৰ ট'প'লজি ব্যৱহাৰ কৰি, এই APF এ 50th অৰ্ডাৰলৈকে নিখুঁত হাৰমনিক ক্ষতিপূৰণ প্ৰদান কৰে, একেলগে তিনি-ফেজ ভাৰসাম্যহীনতা সংশোধন কৰে। মডিউলাৰ ডিজাইনে সমান্তৰাল সংযোগৰ জৰিয়তে নমনীয় ক্ষমতা সম্প্ৰসাৰণৰ অনুমতি দিয়ে। 380V কেবিনেট-টাইপ সক্ৰিয় হাৰমনিক ফিল্টাৰে সুসংগত পৰিৱেশন আৰু সৰলীকৃত ৰক্ষণাবেক্ষণ নিশ্চিত কৰে। বৰ্তমান ৰেটিং (100A-400A) আৰু KVAR ক্ষমতা (100-400)ৰ এটা পৰিসৰত উপলব্ধ, এই APF এ 380V চিস্টেমসমূহৰ বাবে ব্যাপক শক্তিৰ গুণগত মান উন্নয়ন প্ৰদান কৰে।
মডেলৰ বিৱৰণ:
| Gy Gy | AHF | 0.4 | ৫০এ | / | 4L | C |
| এণ্টাৰপ্ৰাইজ ক'ড | সক্ৰিয় হাৰমনিক ফিল্টাৰ | ভল্টেজ স্তৰ ০.৪:৩৮০ভি±২০% |
ৰেটেড ক্ষমতা (kvar) 25/50/75 /100/150A | 3L:Three-phase তিন-তাঁৰ 4L:Three-phase চাৰি-তাঁৰ |
C:কেবিনেট |
বৈশিষ্ট্যসমূহ:
● হাৰমনিক কাৰেণ্টৰ সঠিক ক্ষতিপূৰণ লাভ কৰিবলৈ DSP+CPLD সকলো ডিজিটেল নিয়ন্ত্ৰণ কোৰ, তিনি-স্তৰৰ টপোলজি প্ৰযুক্তি, উন্নত হাৰমনিক ধৰা পেলোৱা এলগৰিদম আৰু পিডব্লিউএম নিয়ন্ত্ৰণ কৌশল ব্যৱহাৰ কৰক।
● মডুলাৰ ডিজাইন গ্ৰহণ কৰা, যিয়ে একাধিক মডিউলৰ সমান্তৰাল সংযোগৰ সুবিধা প্ৰদান কৰে, কম ঠাই লয় আৰু ইয়াক ৰক্ষণাবেক্ষণ কৰাটো সহজ।
● স্বাধীন বায়ু নলী আৰু স্বাধীন গুদামৰ গাঁথনিগত ডিজাইনে সঁজুলিৰ সুস্থিৰ কাৰ্য্যকলাপ নিশ্চিত কৰে।
● ই হাৰমনিকৰ হাৰমনিকত হাৰমনিক ফিল্টাৰ কৰিব পাৰে, ২ৰ পৰা ৫০ হাৰমনিকৰ পৰা, আৰু একে সময়তে তিনি-ফেজৰ ভাৰসাম্যহীনতাৰ সমস্যা সমাধান কৰিব পাৰে।
● হাৰমনিক ফিল্টাৰিঙৰ হাৰ বেছি। যদি ক্ষমতাই অনুমতি দিয়ে, তেন্তে হাৰমনিক কাৰেণ্ট ফিল্টাৰিং হাৰ ৯৫% পৰ্যন্ত হ’ব পাৰে। সঁজুলিৰ দীৰ্ঘম্যাদী সুস্থিৰ কাৰ্য্যকলাপ নিশ্চিত কৰিবলৈ ১০০% কাৰেণ্ট সীমিত আউটপুট নিৰ্ধাৰণ কৰক।
আবেদন:
380V কেবিনেট-ধৰণৰ সক্ৰিয় হাৰমনিক ফিল্টাৰসমূহ 380V ত উচ্চমানৰ শক্তিৰ মানদণ্ডৰ প্ৰয়োজনীয়তা থকা দাবীদাৰ প্ৰয়োগৰ বাবে আদৰ্শভাৱে উপযুক্ত:
● বৃহৎ ডাটা চেণ্টাৰ:জটিল আই টি আন্তঃগাঁথনিৰ বাবে সুস্থিৰ শক্তি বজাই ৰখা, হাৰমনিক বিক্ষিপ্ততাৰ বাবে তথ্যৰ ক্ষতি আৰু ডাউনটাইম ৰোধ কৰা।
● শিল্প অটোমেচন:হাৰমনিক হস্তক্ষেপ কমাই স্বয়ংক্ৰিয় ব্যৱস্থাৰ নিখুঁত আৰু নিৰ্ভৰযোগ্য পৰিচালনা নিশ্চিত কৰা।
● গধুৰ ঔদ্যোগিক পৰিৱেশ:বৃহৎ যন্ত্ৰপাতিৰ দ্বাৰা সৃষ্টি হোৱা হাৰমনিক আৰু উৎপাদন পৰিৱেশত ভেৰিয়েবল ফ্ৰিকুৱেন্সি ড্ৰাইভৰ দ্বাৰা প্ৰশমন কৰা।
● নবীকৰণযোগ্য শক্তি সংহতি:নবীকৰণযোগ্য শক্তিৰ উৎসসমূহৰ নিৰৱচ্ছিন্ন সংহতিৰ বাবে সাধাৰণ সংযোজনৰ ক্ষেত্ৰত শক্তিৰ মান উন্নত কৰা।
380V কেবিনেট-টাইপ সক্ৰিয় হাৰমনিক ফিল্টাৰে 380V প্ৰয়োগৰ দাবীত শক্তিৰ মানদণ্ড বৃদ্ধিৰ বাবে এক বিস্তৃত সমাধান প্ৰদান কৰে, স্পৰ্শকাতৰ সঁজুলিৰ দক্ষ আৰু নিৰ্ভৰযোগ্য পৰিচালনা নিশ্চিত কৰে।
কাৰিকৰী প্ৰাচলসমূহ:
| 220V ছিৰিজ | 380V ছিৰিজ | 500V ছিৰিজ | 690V ছিৰিজ | ||
| উচ্চতা | < ২০০০ মিটাৰ, ২০০০ মিটাৰৰ ওপৰত, GB/T3859.2 অনুসৰি ডিৰেট | ||||
| পৰিৱেশৰ উষ্ণতা | -২০～+৫০°C | ||||
| আপেক্ষিক আর্দ্রতা | ≤90%, পৃষ্ঠত কোনো ঘনীভূতকৰণ নহয় যেতিয়া মাহেকীয়া নূন্যতম উষ্ণতা 25°C হয় | ||||
| প্ৰদূষণৰ স্তৰ | তলত তৃতীয় স্তৰৰ তৃতীয় স্তৰ | ||||
| অপাৰেটিং ভল্টেজ | AC220V±20% | AC380V±20% | AC500V±20% | AC690V±20% | |
| কাৰ্য্য কম্পাঙ্ক | 50Hz±5% | ||||
| ক্ষতিপূৰণ কাৰেণ্ট | ২৫এ | ২৫/৫০/৭৫/১০০ /১৫০এ | ১০০এ | ১০০এ | |
| গ্ৰীড গঠন | L/N | 3P3W/3P4W | 3P3W/3P4W | 3P3W/3P4W | |
| ইউনিটৰ সংখ্যা সমান্তৰালভাৱে সংযুক্ত |
Ulimited | ||||
| সামগ্ৰিকভাৱে মেচিনৰ দক্ষতা | ≥৯৭% | ||||
| গ্ৰীড গঠন | 32kHz | 16kHz | 12.8kHz | 12.8kHz | |
| ক্ষতিপূৰণৰ পৰিসৰ | 2～50Times, একক ক্ষতিপূৰণৰ হাৰ নিয়ন্ত্ৰণযোগ্য | ||||
| ফলন নিৰ্বাচন | প্ৰতিক্ৰিয়াশীল শক্তি | প্ৰতিক্ৰিয়াশীল শক্তি, প্ৰতিক্ৰিয়াশীল শক্তি + বিষমতা | |||
| প্ৰতিক্ৰিয়াশীল শক্তি ক্ষতিপূৰণৰ হাৰ |
≥৯৫% | >৯২% | |||
| নিৰপেক্ষ ফিল্টাৰিং সামৰ্থ্য |
নিৰপেক্ষ ৰেখা ফিল্টাৰিং ক্ষমতা ফেজ ফিল্টাৰিং ক্ষমতাৰ ৩ গুণ | ||||
| সম্পূৰ্ণ সঁহাৰিৰ সময় | 10ms | :40ms | :40ms | :40ms | |
| হুলস্থূল | ≤60dB | ≤60dB | ≤65dB | ≤65dB | |
| নিয়ন্ত্ৰণ পদ্ধতি | 2-পথ RS485 আন্তঃপৃষ্ঠ (GPRS/WIFI সমৰ্থন কৰে) | ||||
| সুৰক্ষা সুৰক্ষা | অভাৰলোড, চফট্ ৱেৰ/হাৰ্ডৱেৰ অভাৰকাৰেণ্ট, গ্ৰীড অভাৰভোল্টেজ আৰু আণ্ডাৰভোল্টেজ, শক্তি বিকলতা, অতি উষ্ণতা, কম্পাঙ্ক অস্বাভাৱিকতা সুৰক্ষা আদি। | অভাৰলোড, চফট্ ৱেৰ/হাৰ্ডৱেৰ অভাৰকাৰেণ্ট, গ্ৰীড অভাৰভোল্টেজ আৰু আণ্ডাৰভোল্টেজ, গ্ৰীড ভল্টেজৰ ভাৰসাম্যহীনতা, শক্তি বিকলতা, অতি উষ্ণতা, কম্পাঙ্ক অস্বাভাৱিকতা, শ্বৰ্ট চাৰ্কিট সুৰক্ষা আদি। | |||
| সংস্থাপন পদ্ধতি | ৰেক/ৱাল-মাউণ্টেড | ৰেক | |||
| ইনকামিং লাইন | বেক ইনকামিং(ৰেক টাইপ) | পিছলৈ ইনকামিং লাইন | |||
| সুৰক্ষাৰ স্তৰ | IP20 | ||||
মডেল& স্পেচিফিকেশন:
| কেবিনেট ডিভাইচ মডেল | ||||
|---|---|---|---|---|
| মডেল নম্বৰ | ক্ষতিপূৰণ ক্ষমতা (KVAR) | চিস্টেম ভল্টেজ (V) | মাত্ৰা (d*w*h) | শীতল পদ্ধতি |
| Gy APF-0.4-100A/4L-C | 100 | ৩৮০±২০% | ৮০০*১০০০*২২০০মিমি | বলপূৰ্বক বায়ু শীতল কৰা |
| Gy APF-0.4-150A/4L-C | 150 | ৩৮০±২০% | ৮০০*১০০০*২২০০মিমি | |
| Gy APF-0.4-200A/4L-C | 200 | ৩৮০±২০% | ৮০০*১০০০*২২০০মিমি | |
| Gy APF-0.4-250A/4L-C | 250 | ৩৮০±২০% | ৮০০*১০০০*২২০০মিমি | |
| Gy APF-0.4-300A/4L-C | 300 | ৩৮০±২০% | ৮০০*১০০০*২২০০মিমি | |
| Gy APF-0.4-400A/4L-C | 400 | ৩৮০±২০% | ৮০০*১০০০*২২০০মিমি | |
| Gy APF-0.5-300A/4L-C | 300 | ৫০০±২০% | ৮০০*১০০০*২২০০মিমি | |
| Gy APF-0.69-300A/4L-C | 300 | ৬৯০±২০% | ৮০০*১০০০*২২০০মিমি | |
: 380V কেবিনেট-টাইপ সক্ৰিয় হাৰমনিক ফিল্টাৰ
